Закладка трассы под кондиционер по адресу пр. Дзержинского, 94

Задача

На этапе чернового ремонта в жилом доме необходимо было заранее подготовить трассу под будущую установку сплит-системы. Важно было не просто проложить коммуникации, а сделать это с учётом планировки, строительных особенностей и чистовой отделки, чтобы в дальнейшем не пришлось ничего переделывать.

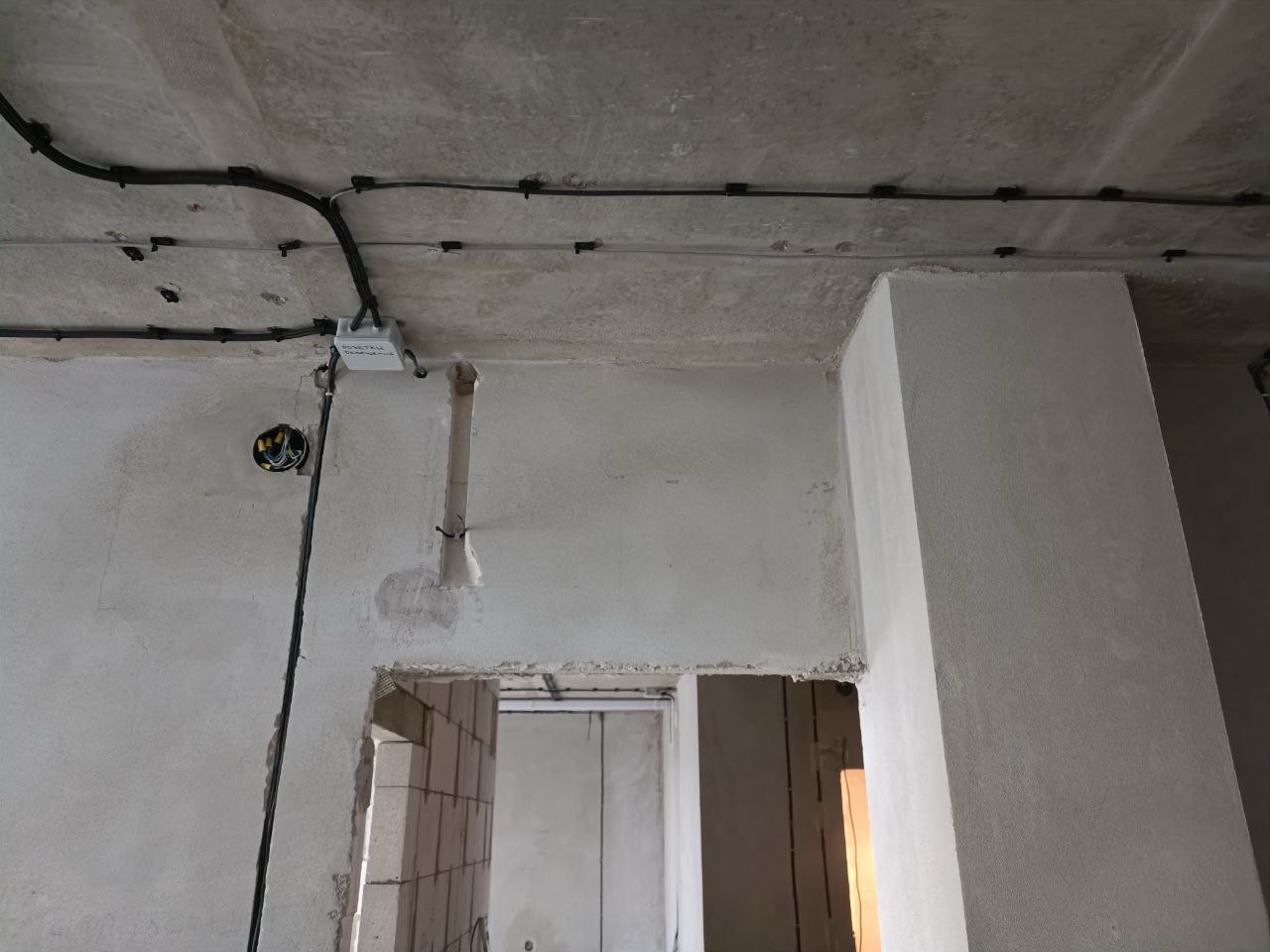

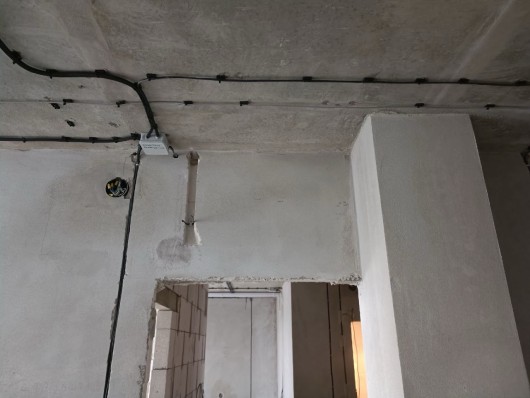

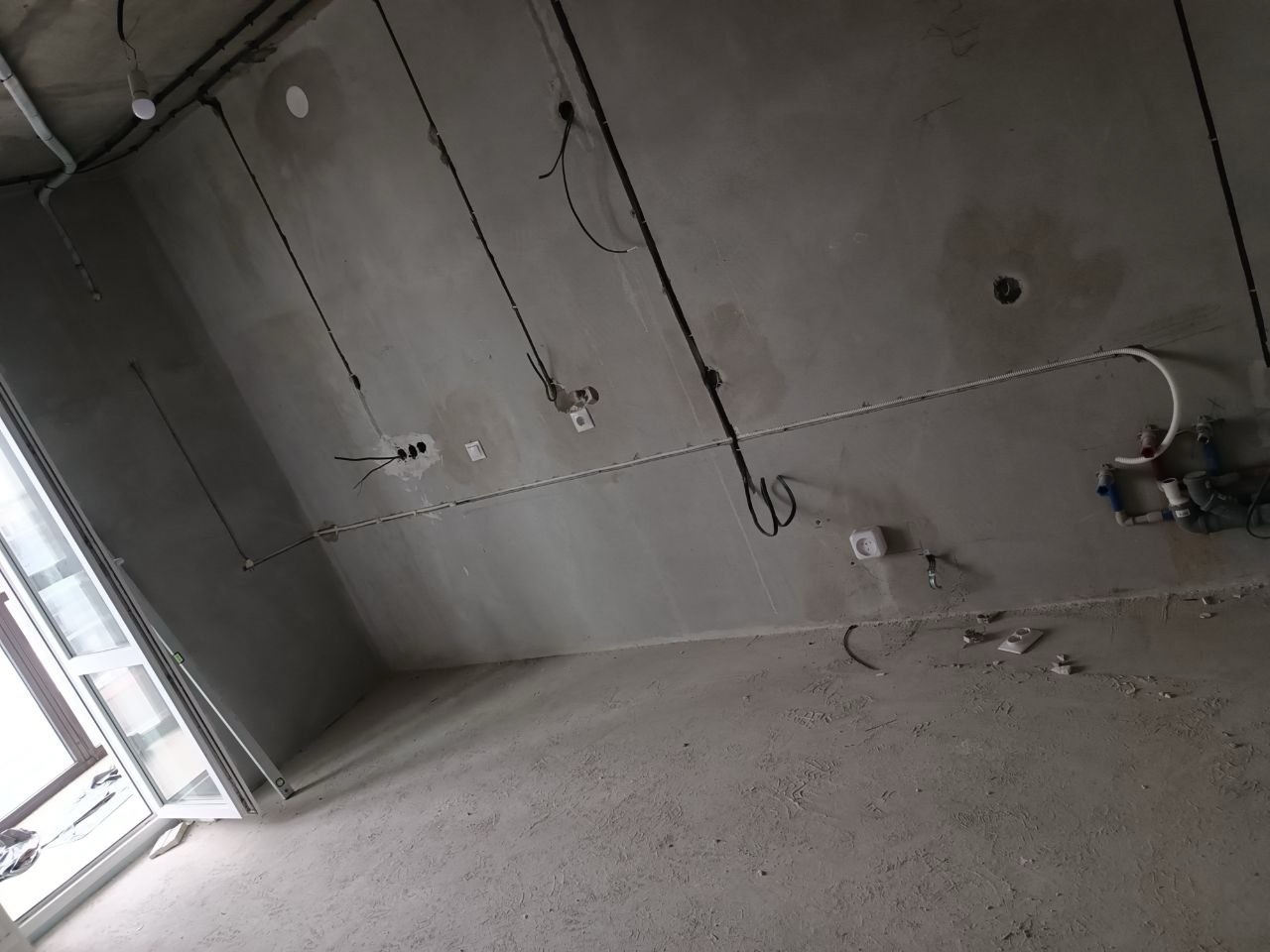

Фото выполненных работ

Выполненные работы

Подготовка

Сначала провели визуальный осмотр и согласовали с заказчиком оптимальные места для установки внутреннего и наружного блоков. Учли расположение инженерных сетей, будущую мебель, удобство обслуживания. После этого выполнили разметку трасс на стенах и потолке.

Прокладка фреоновой магистрали

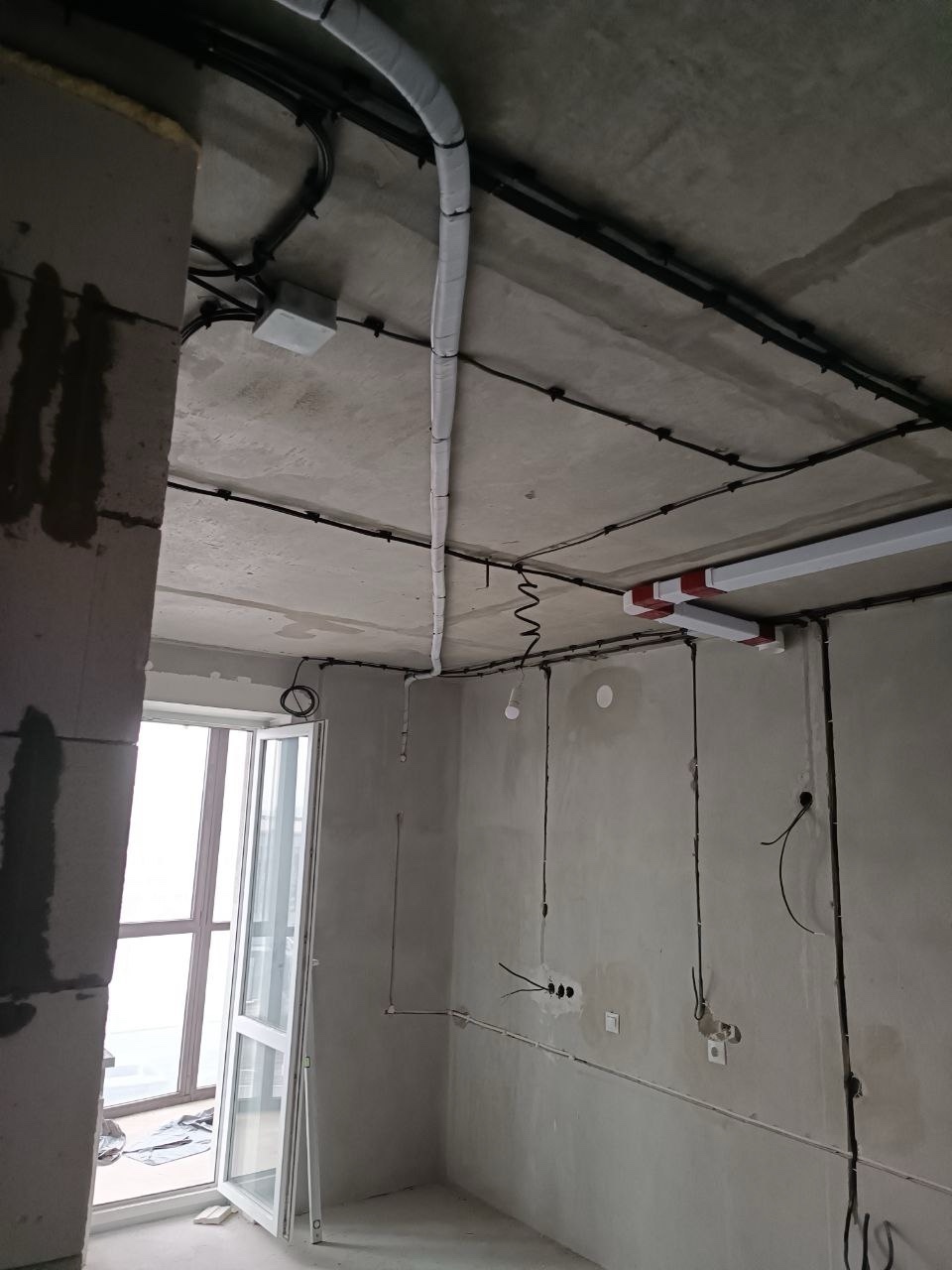

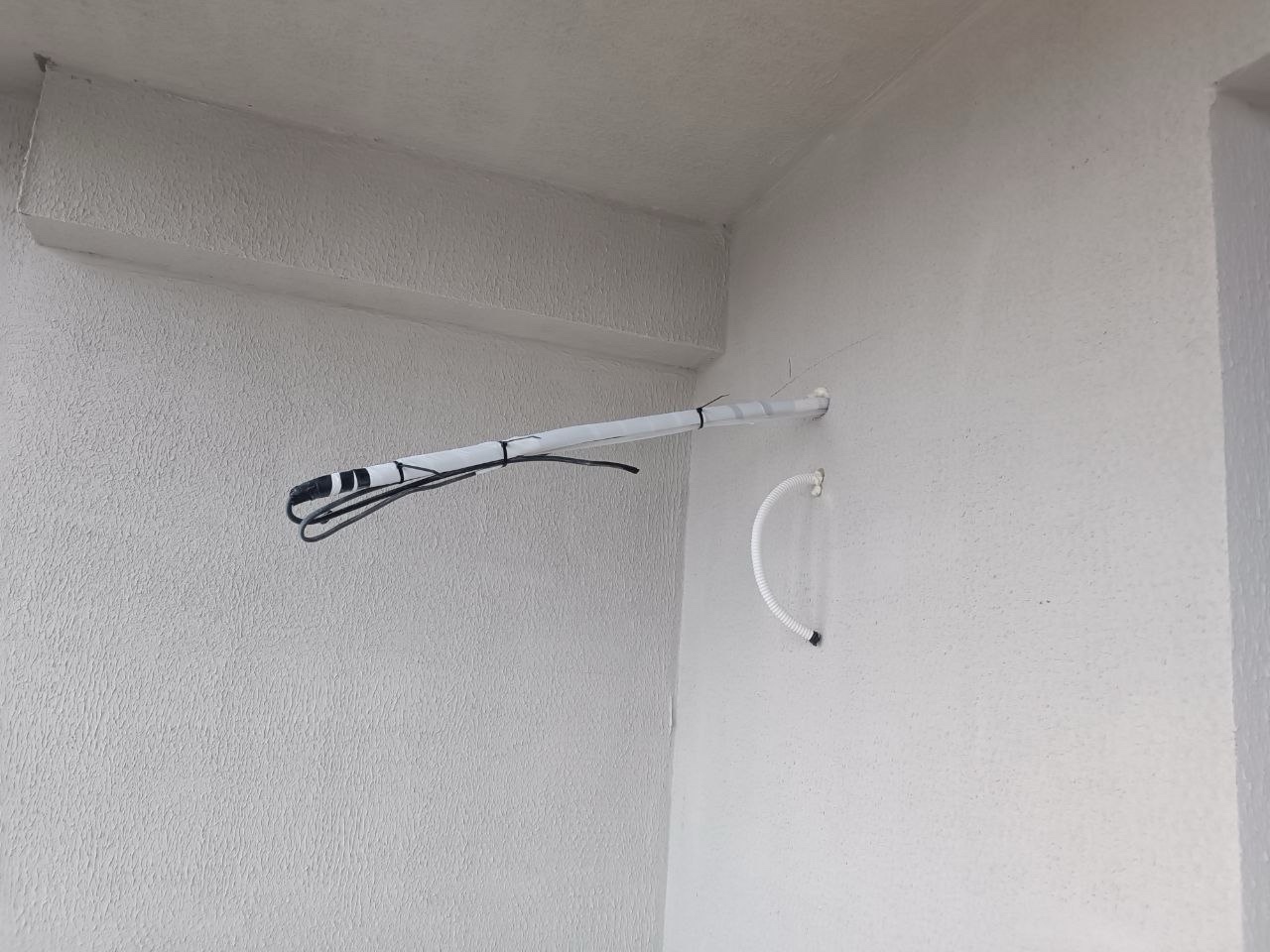

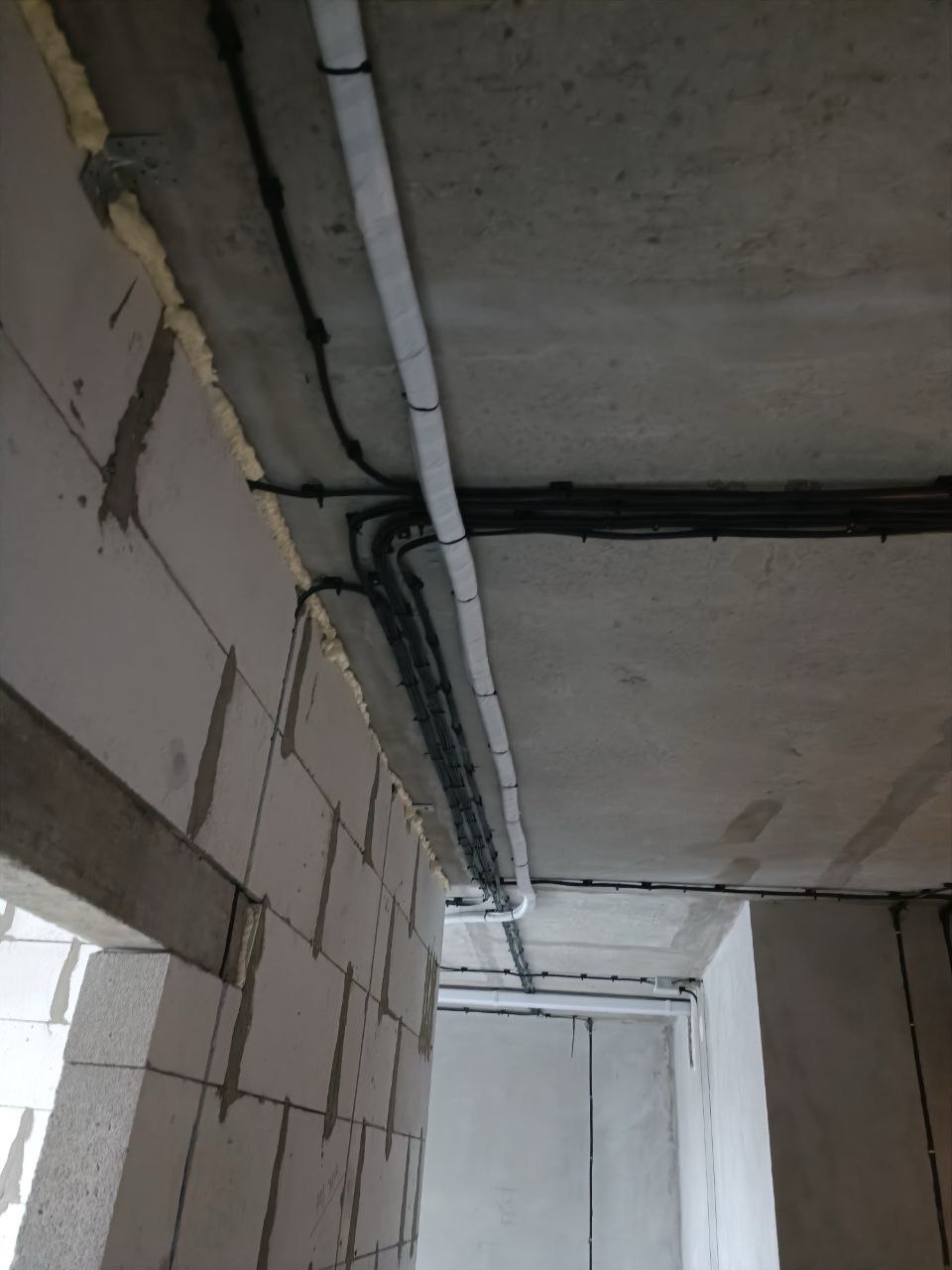

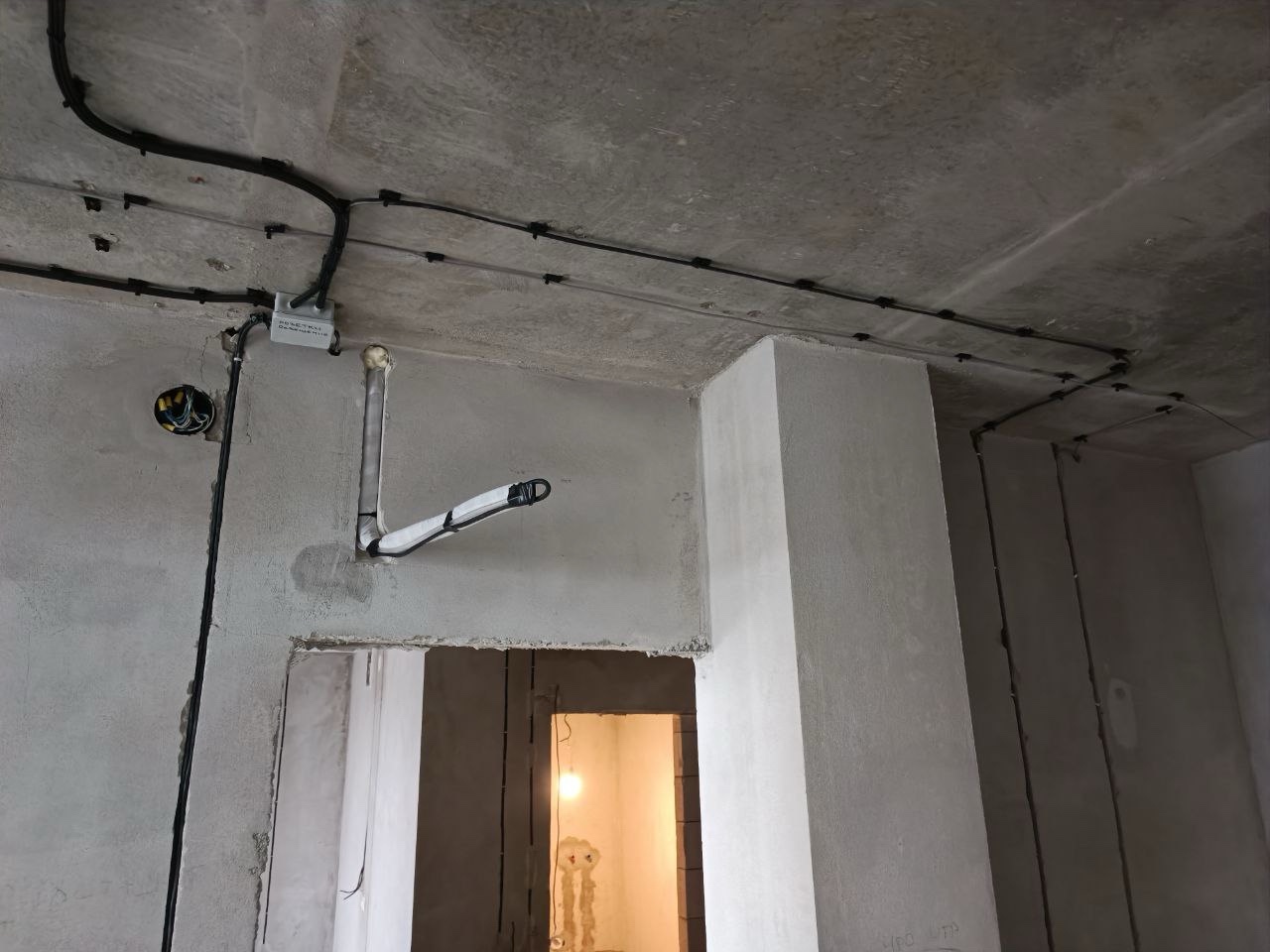

Для хладагента использовали цельную медную трубу высокого качества (Италия). Все трубы были уложены в термоизоляцию, устойчивую к перепадам температуры и УФ-излучению.

Трасса проложена с уклоном в сторону наружного блока, что важно для самотечного отвода масла и корректной работы системы.

Электромонтаж

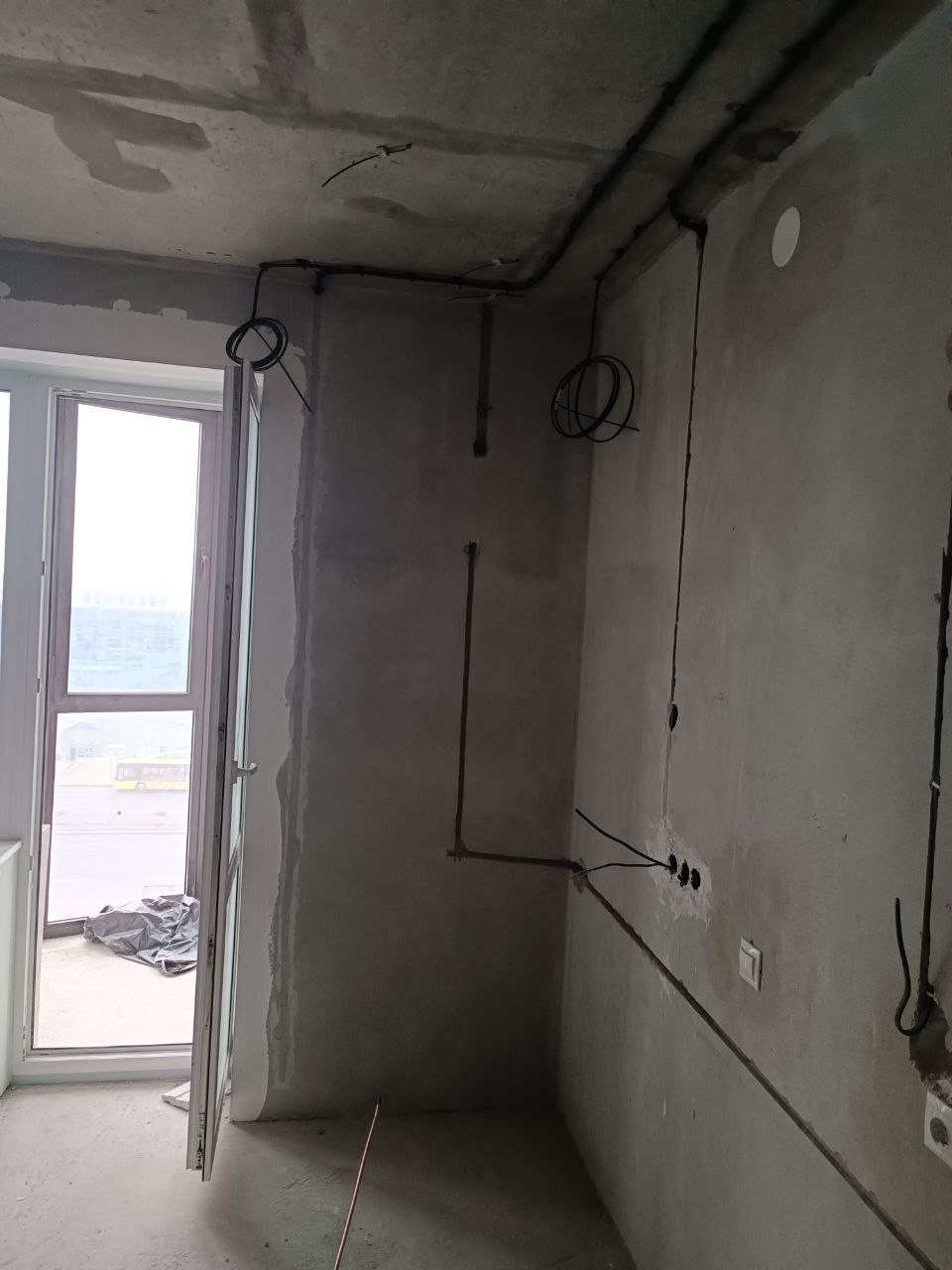

Проложили отдельный силовой кабель от распределительного щита, а также управляющий межблочный кабель (экранированный, 4-жильный).

Все кабели уложены в штробы, выполненные аккуратно и с соблюдением глубины. После работ весь мусор был убран.

Система отвода конденсата

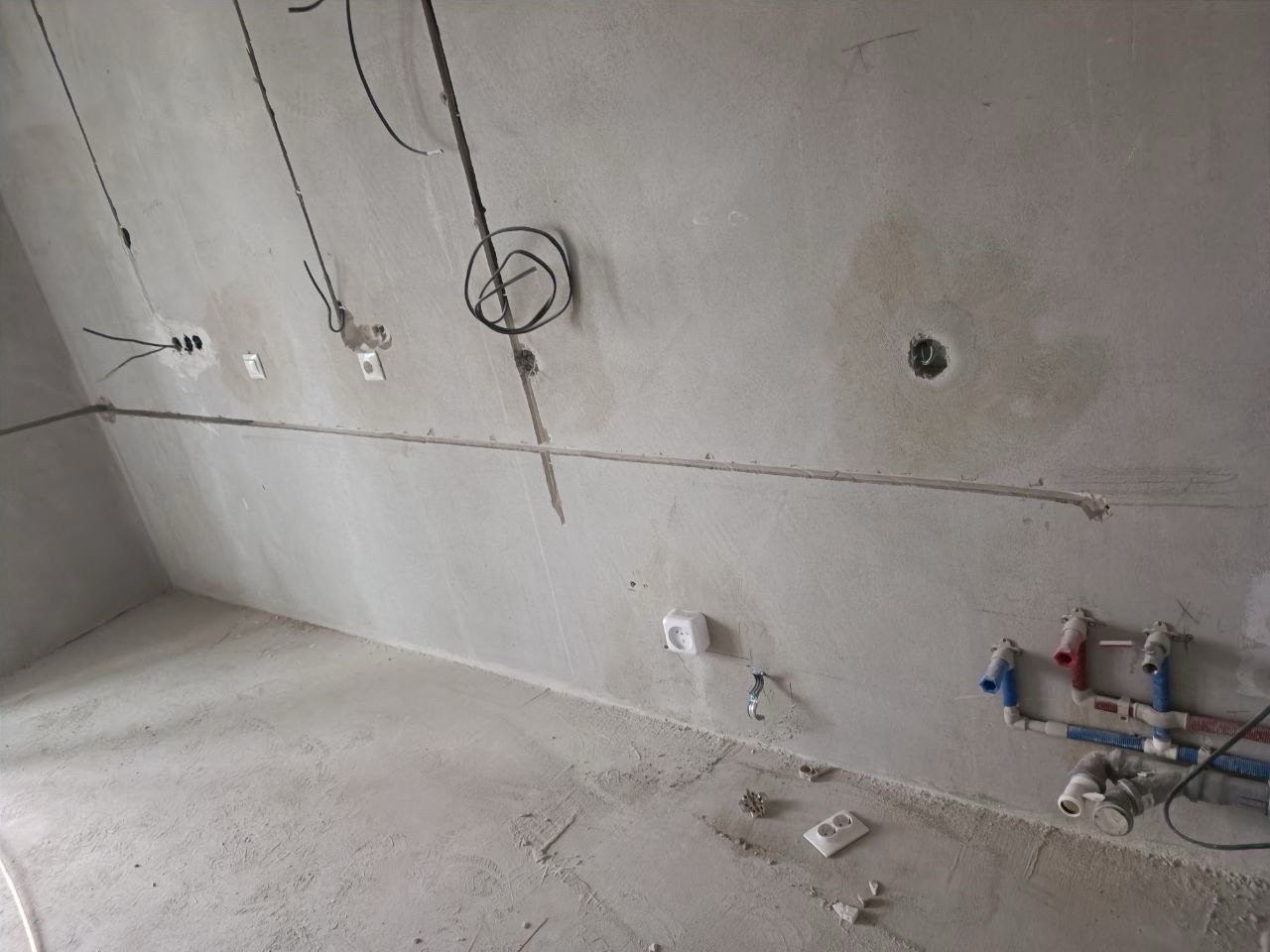

ПВХ труба диаметром 16 мм выведена к точке подключения в канализацию. Уложена с нужным уклоном.

В месте подключения предусмотрен монтаж сифона с гидрозатвором — чтобы исключить попадание запахов из канализации в помещение.

Завершающий этап

После проверки трассы на герметичность провели опрессовку азотом и вакуумизацию.

Все трассы аккуратно оштукатурены — поверхность готова под чистовую отделку без доработок.

Результат

Заказчик получил полностью подготовленную трассу под будущий кондиционер: все коммуникации скрыты, трасса надёжно зафиксирована и проверена. Монтаж внутреннего и наружного блоков в дальнейшем займёт минимум времени и не потребует дополнительного вмешательства в отделку стен.
