Монтаж 2 кондиционеров Hisense в торговом зале «7 Пятниц»

Задача

Оснастить торговый зал двумя кондиционерами так, чтобы коммуникации не выбивались из интерьера, дренаж работал стабильно при подключении к существующему стояку, а наружные блоки были доступны для обслуживания. Питание — от отдельной линии, с учетом одновременной работы обеих систем.

Фото выполненных работ

Видеоотчет

Выбор оборудования

Установлены две сплит-системы Hisense серии EASY Classic A (on/off), по 5,0 кВт на охлаждение каждая. Серия рассчитана на простое обслуживание и спокойно переносит перепады напряжения — для торгового помещения это критично.

Этапы монтажа

Подготовка

Привязали места внутренних блоков к планировке торгового зала и разметили маршрут трасс. Короб подбирали так, чтобы он не спорил с отделкой, а трасса получилась короткой и без лишних поворотов. Отдельно подготовили точку подключения дренажа к стояку и схему питания от выделенной линии.

Монтаж внутреннего блока

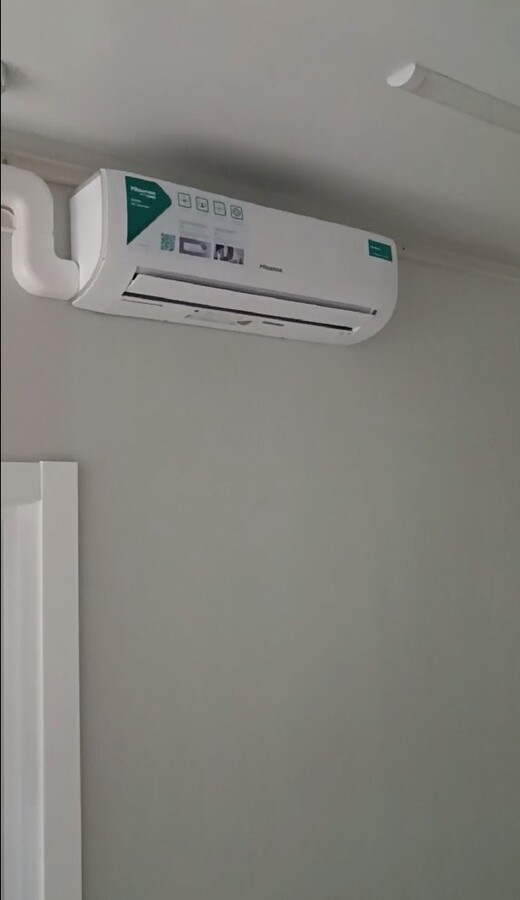

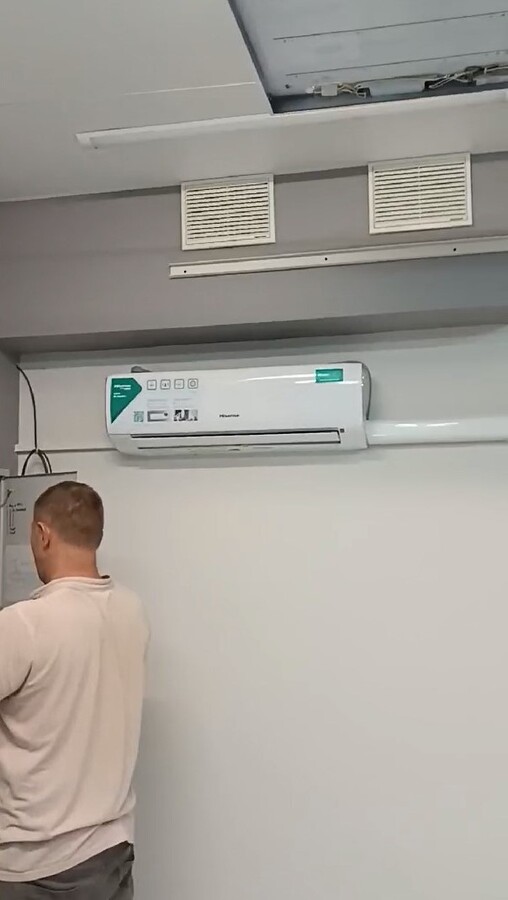

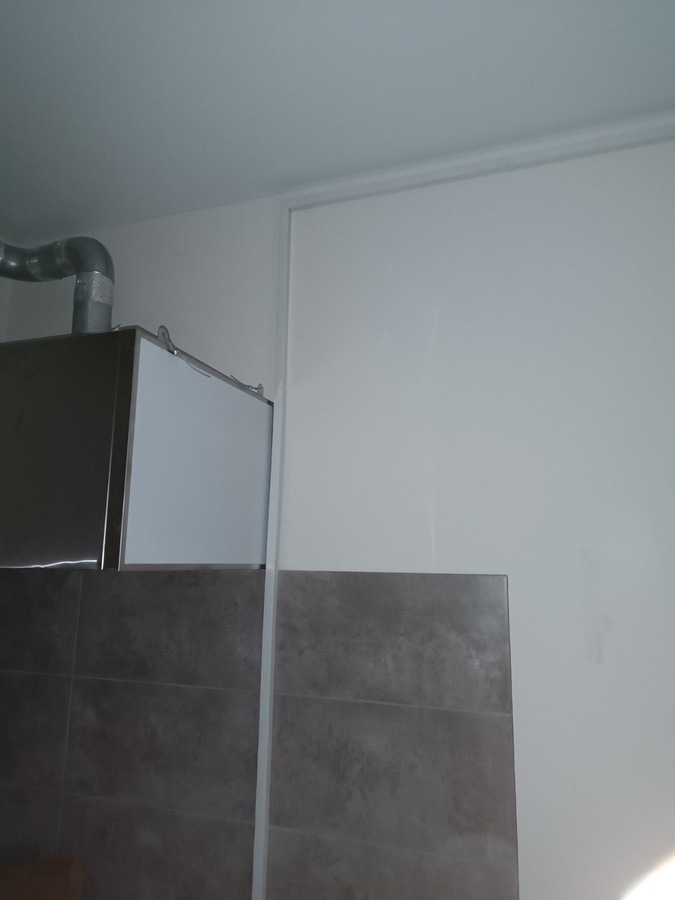

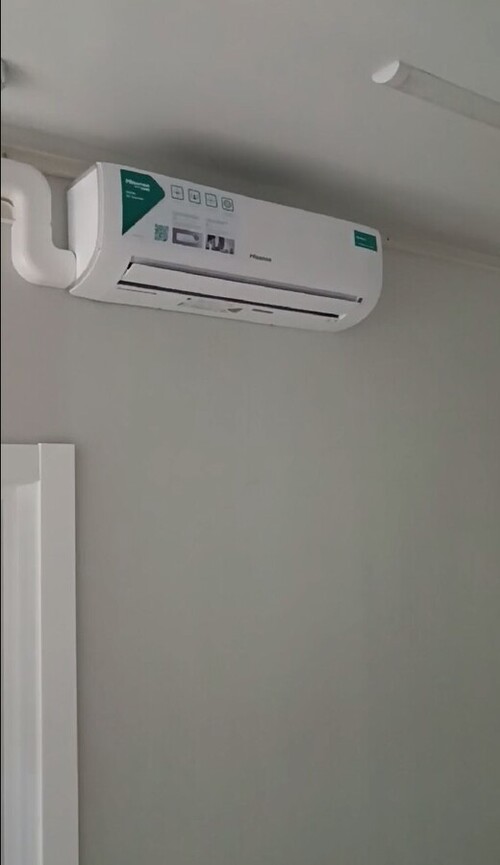

Внутренние блоки закрепили на штатные монтажные пластины. Фреоновую трассу и коммуникации вывели в кабель-канал повышенной прочности, устойчивый к механике и солнцу. Канал подобран в цвет интерьера, стыки и примыкания собраны аккуратно, без «ступенек» и провисаний.

Монтаж внешнего блока

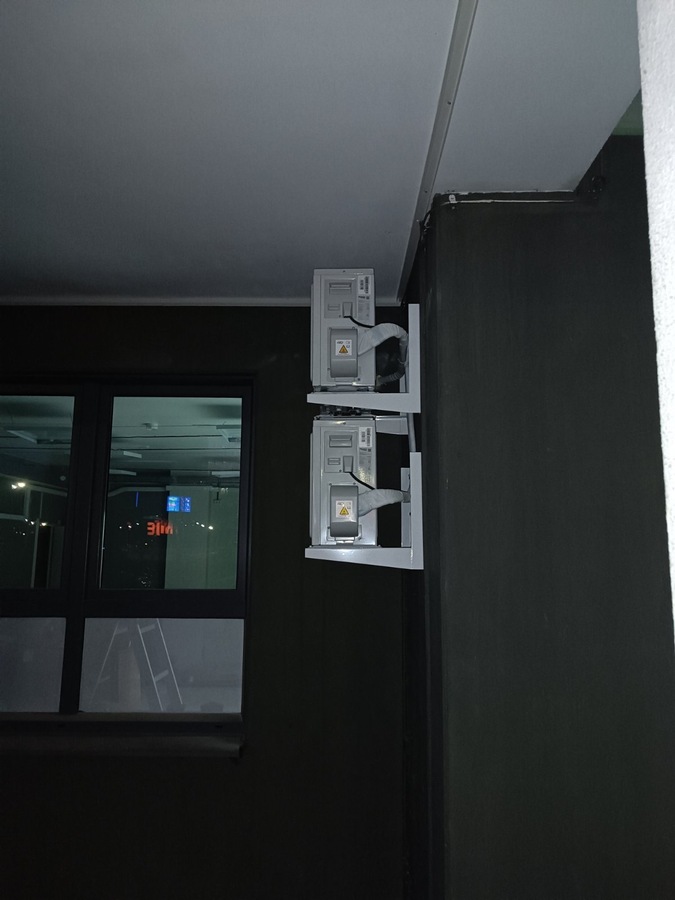

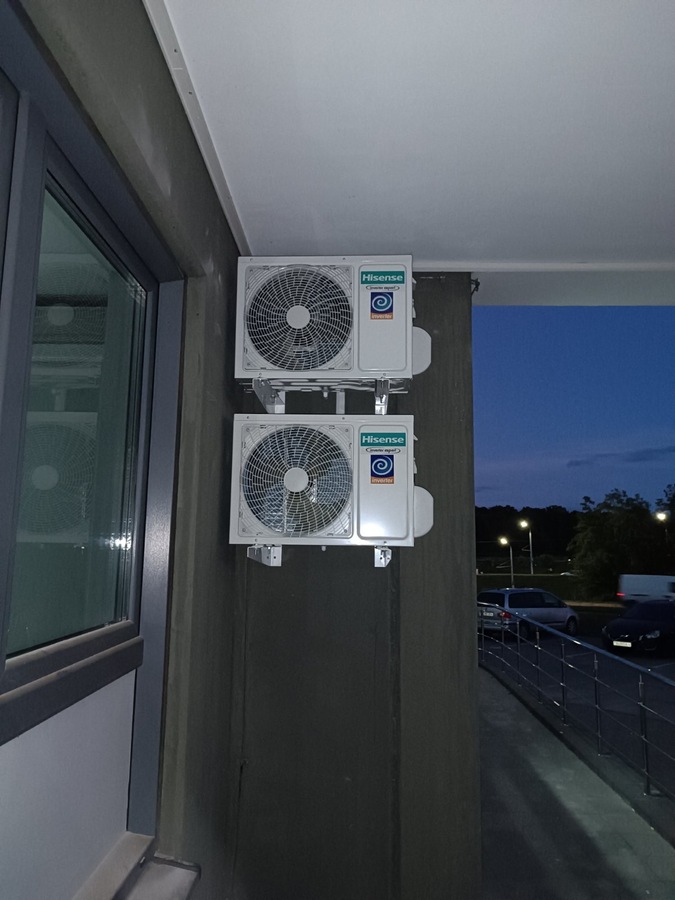

Оба наружных блока установили на балконе: там меньше прямых осадков, к оборудованию проще подойти при сервисе, и шум не уходит на фасад. Крепление выполнено на усиленных анкерных кронштейнах с виброопорами. Перед монтажом проверили несущую способность ограждающих конструкций. Работы шли в стесненном пространстве, использовали страховку и дополнительный свет.

Пуско-наладка

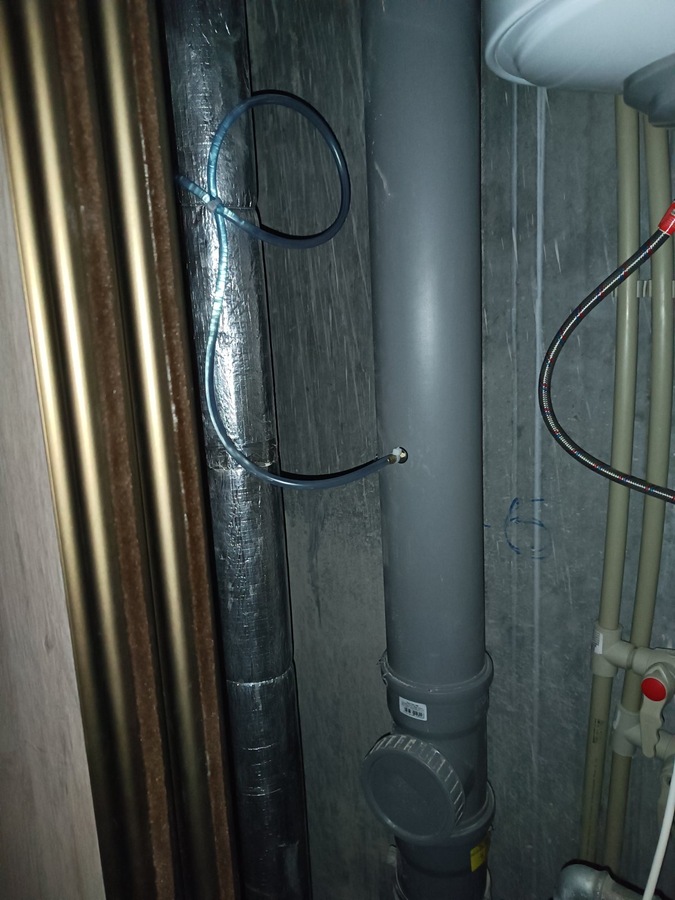

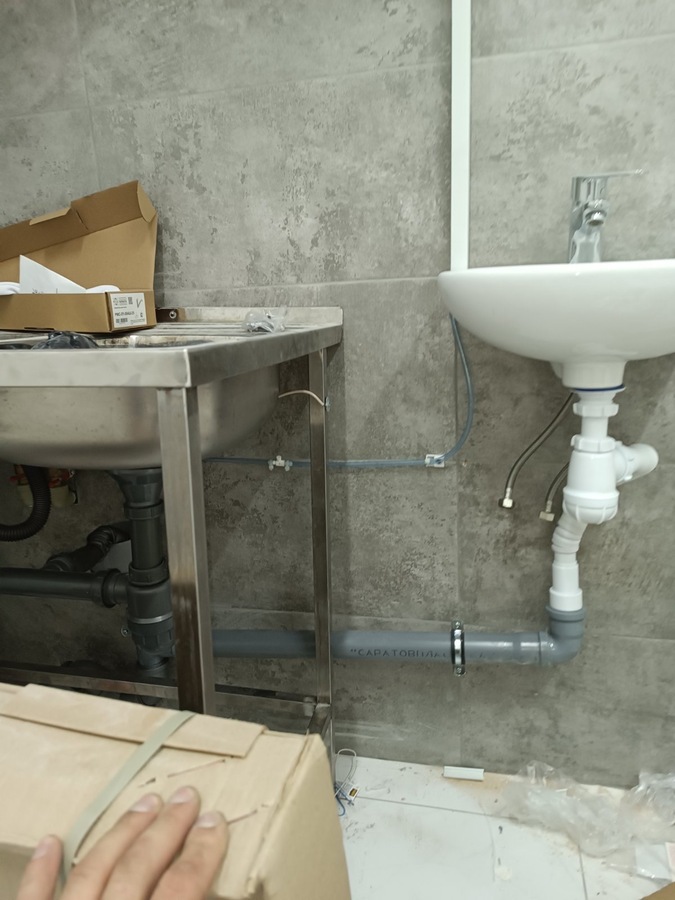

Дренаж выполнен через капиллярную трубку с врезкой в существующий стояк. Узел подключения загерметизировали, уклоны выдержали. Поставили обратный клапан, чтобы исключить запахи из стояка.

Питание подвели от выделенной линии через автомат; кабель проложили в гофре по ПУЭ. Нагрузку распределили под одновременную работу двух систем.

Перед запуском провели вакуумирование трасс и испытание азотом. После — проверку давления, температурных режимов и корректности работы. Финально закрыли выходы трасс декоративными элементами.

Результат

Обе системы запущены и работают стабильно. Трасса собрана аккуратно и не портит интерьер торгового зала, дренаж отводит конденсат в стояк корректно, наружные блоки стоят так, чтобы обслуживание не превращалось в отдельный квест.
