Установка 6 сплит-систем Mitsubishi Electric в частном доме

Задача

Выполнить подбор, поставку и монтаж системы кондиционирования в частном жилом доме в Минске: установить 6 сплит-систем Mitsubishi Electric. Условия объекта — готовая отделка и необходимость скрытой прокладки коммуникаций. Срок выполнения — 2 рабочих дн

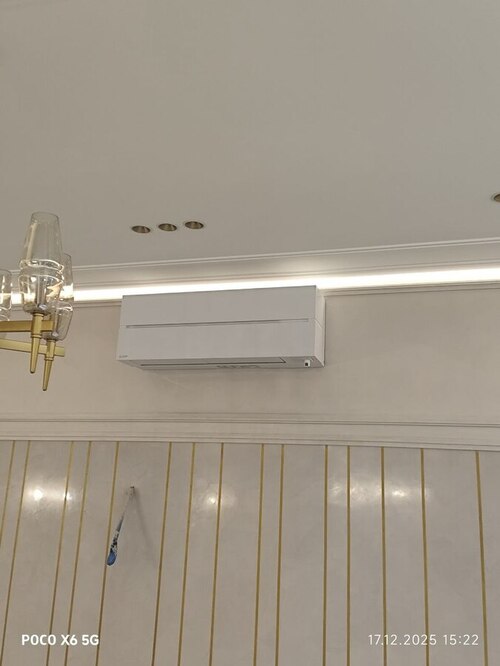

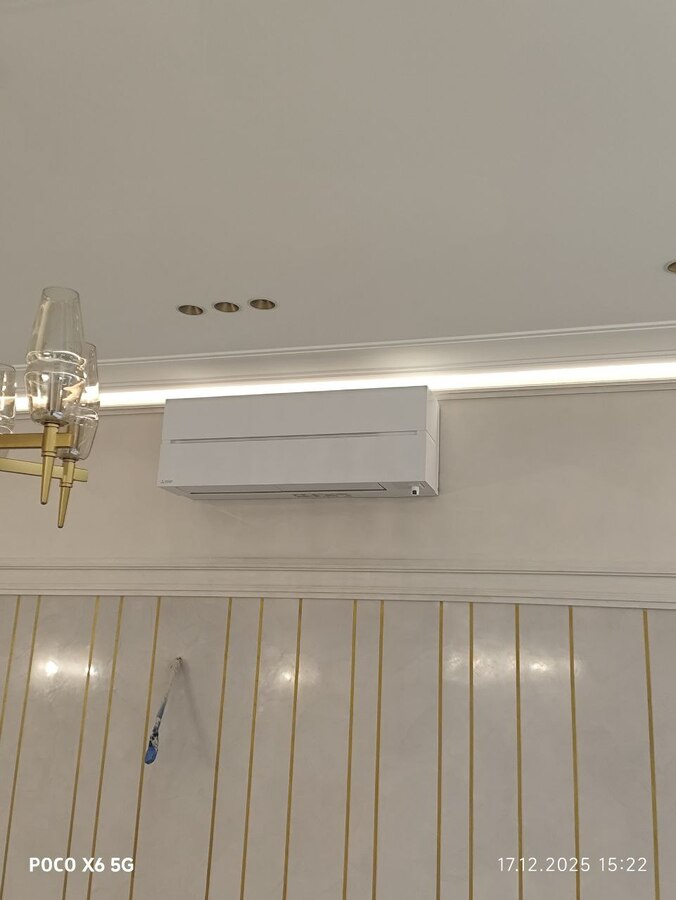

Фото выполненных работ

Выбор оборудования

Оборудование подбиралось под архитектуру дома, этажность и тепловые нагрузки по помещениям. В проекте использованы шесть сплит-систем Mitsubishi Electric премиального класса: настенные блоки для жилых комнат и напольный блок для зоны с увеличенной площадью/нагрузкой.

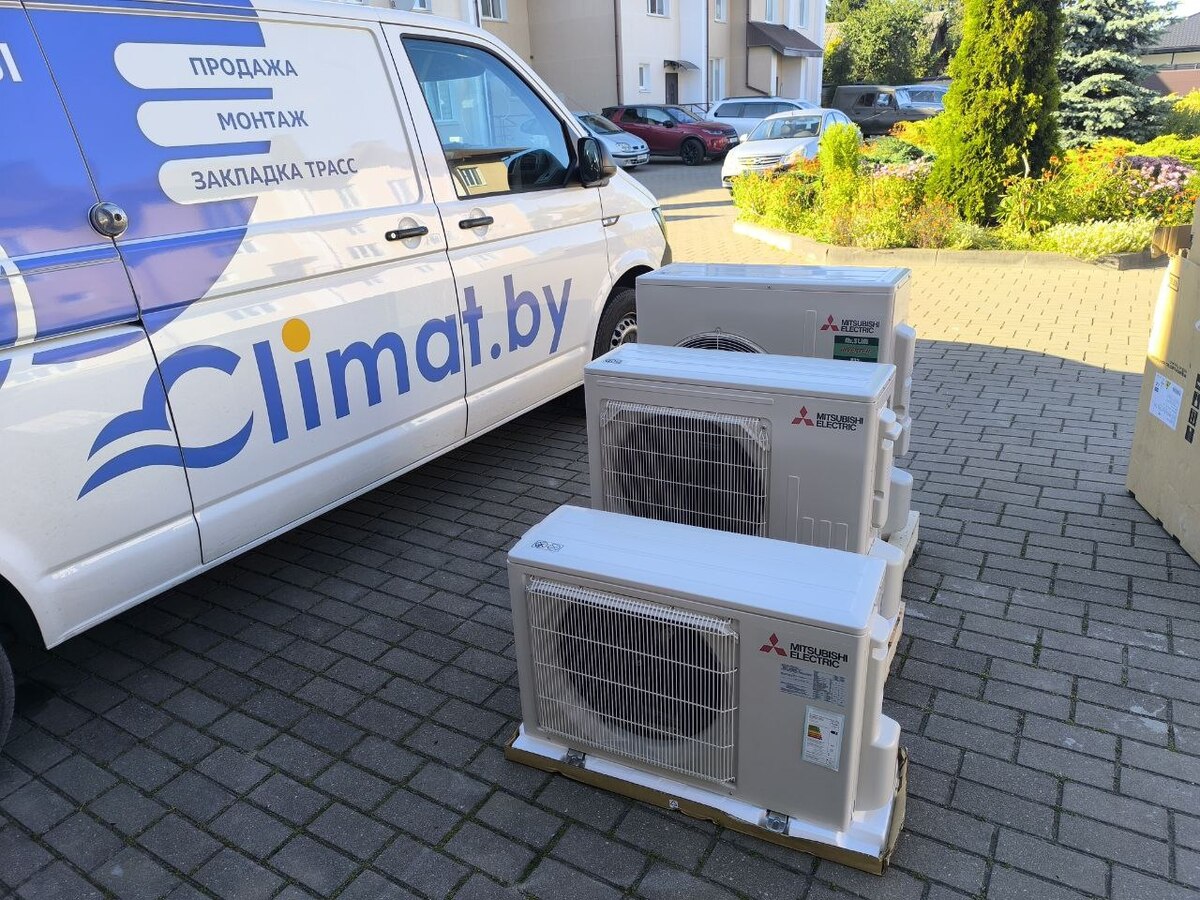

Установленное оборудование Mitsubishi Electric

MUZ-LN25VG2 — наружный блок, 4 шт.
Инвертор, R32, охлаждение 2,5 кВт.

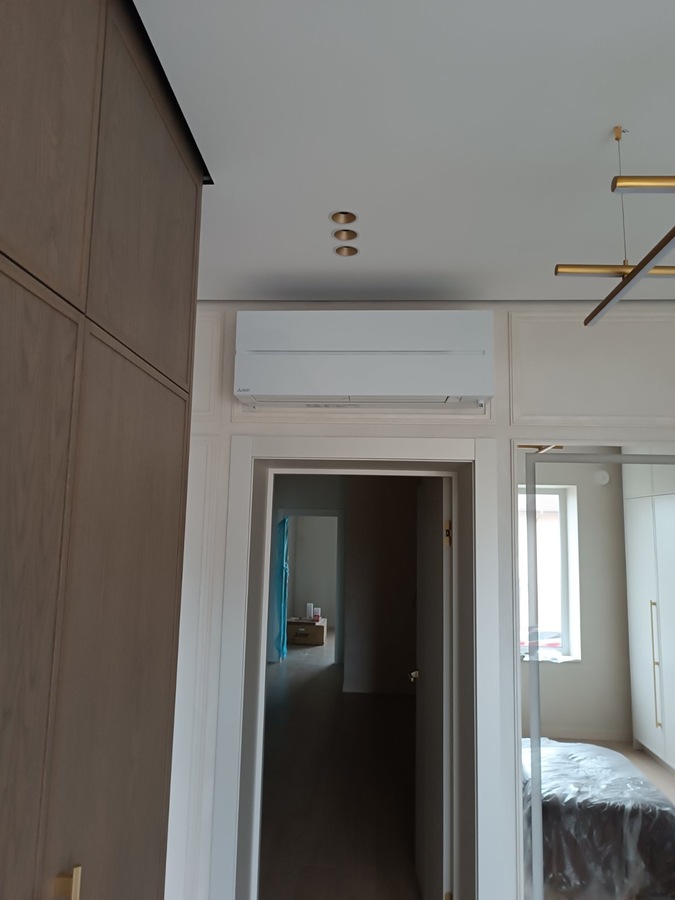

MSZ-LN25VG2W — внутренний блок, 4 шт.
Настенный, 2,5 кВт, фильтр Plasma Quad Plus.
MUZ-LN50VG2 — наружный блок, 1 шт.
Инвертор, R32, охлаждение 5,0 кВт.
MSZ-LN50VG2W — внутренний блок, 1 шт.

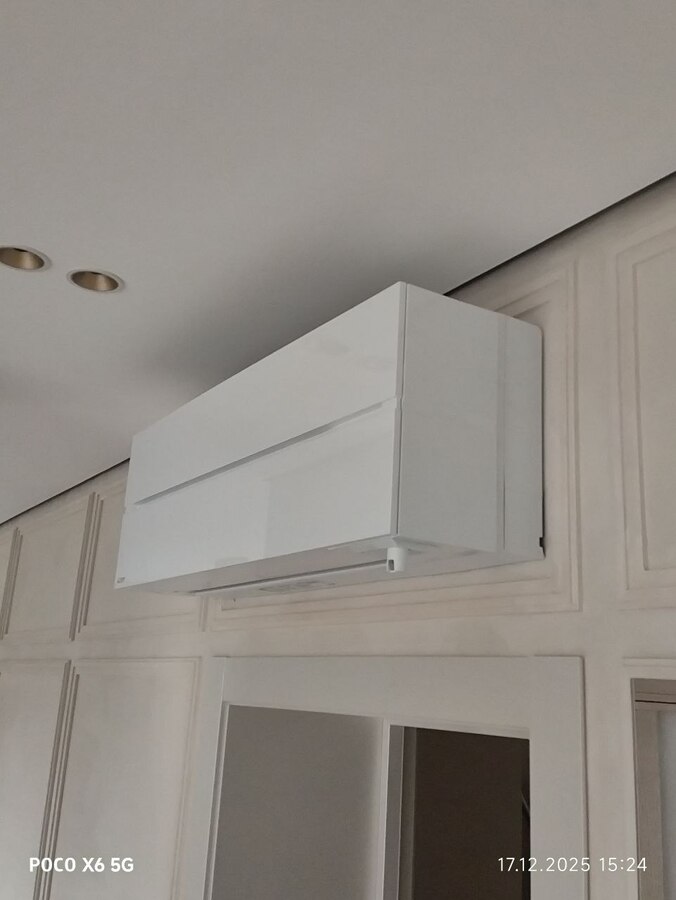

Настенный, 5,0 кВт, датчик 3D i-see.
SUZ-M60VA — наружный блок, 1 шт.
Инвертор, R32, охлаждение 6,0 кВт.

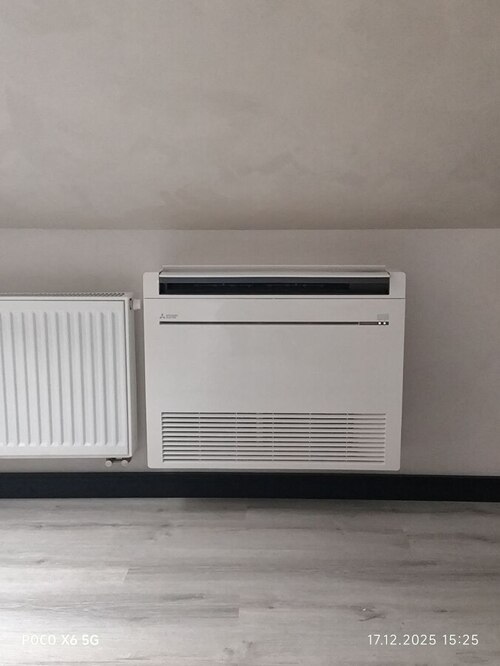

MFZ-KT60VG — внутренний блок, 1 шт.

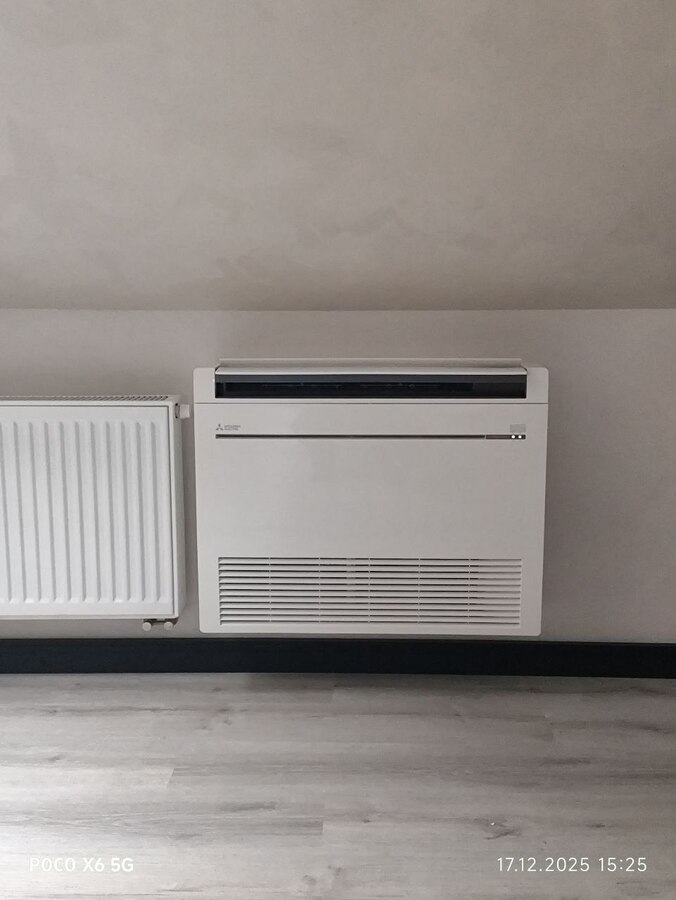

Напольный, 6,0 кВт, компактный корпус.

Общие характеристики оборудования

Хладагент: R32.
Энергоэффективность: A++.
Уровень шума внутренних блоков: от 19 дБ.
Режимы: охлаждение, обогрев, вентиляция, осушение, ночной режим, таймер, авто-рестарт.
Дополнительно: интеллектуальные датчики, многоступенчатая фильтрация, Wi-Fi-управление.

Этапы монтажа

Подготовка

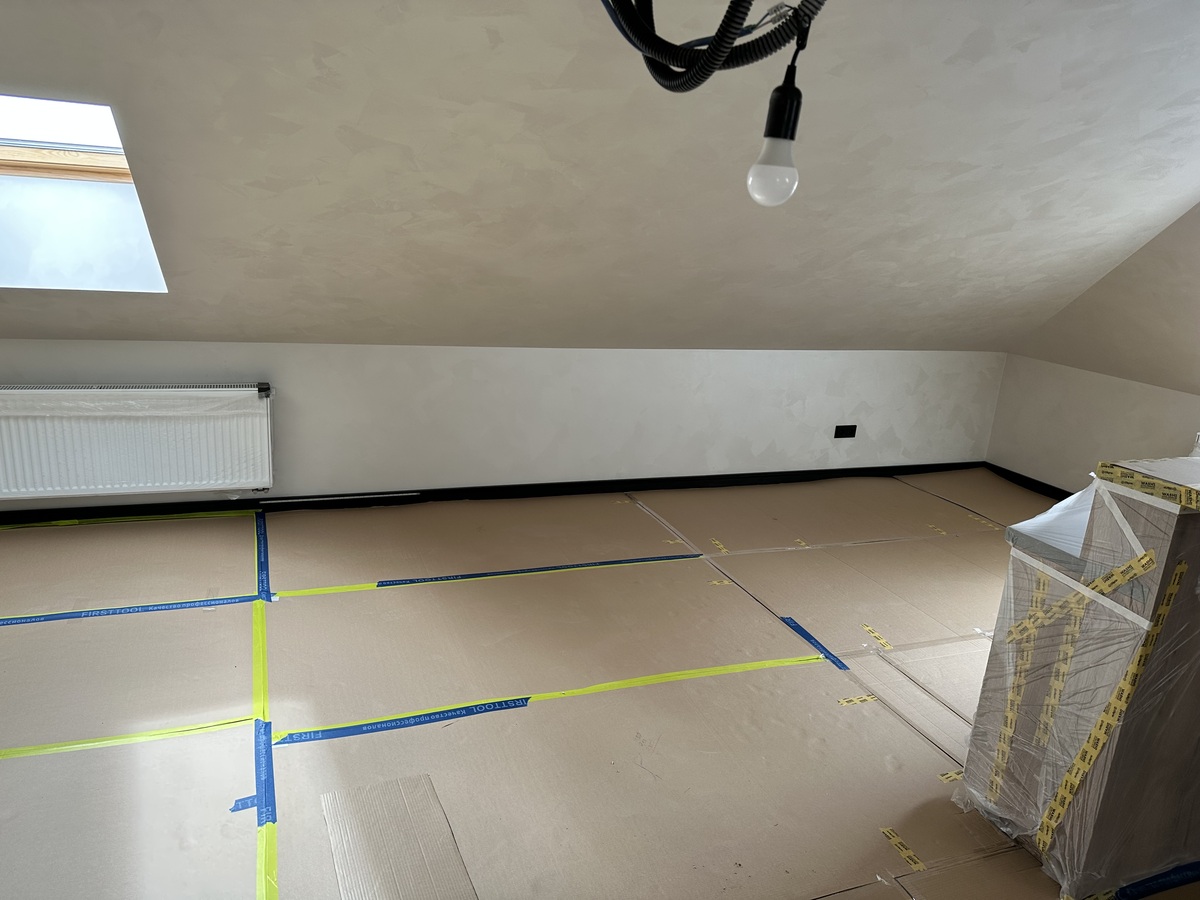

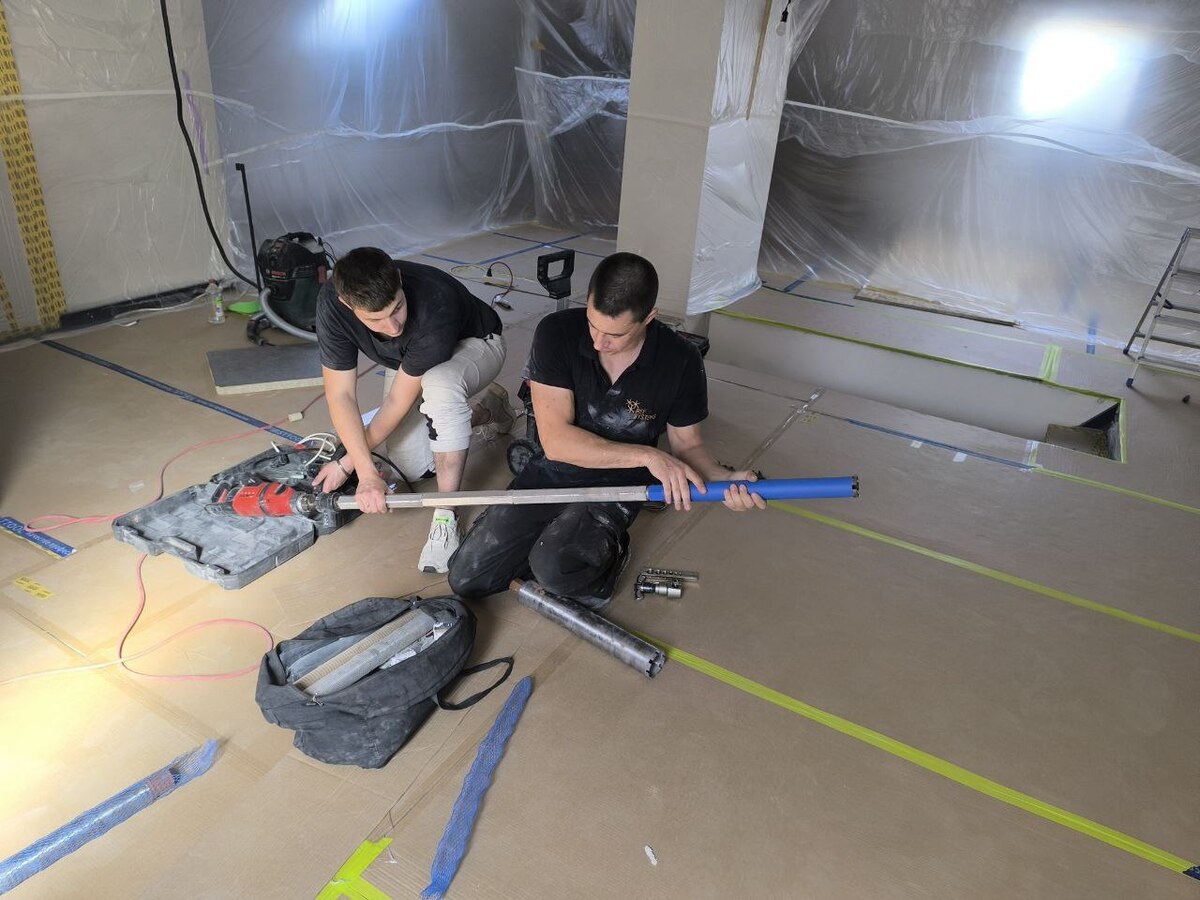

Перед началом работ укрыли стены и мебель защитной плёнкой на всех этапах монтажа (объект жилой, отделка готовая). Разметили трассы и точки размещения блоков.

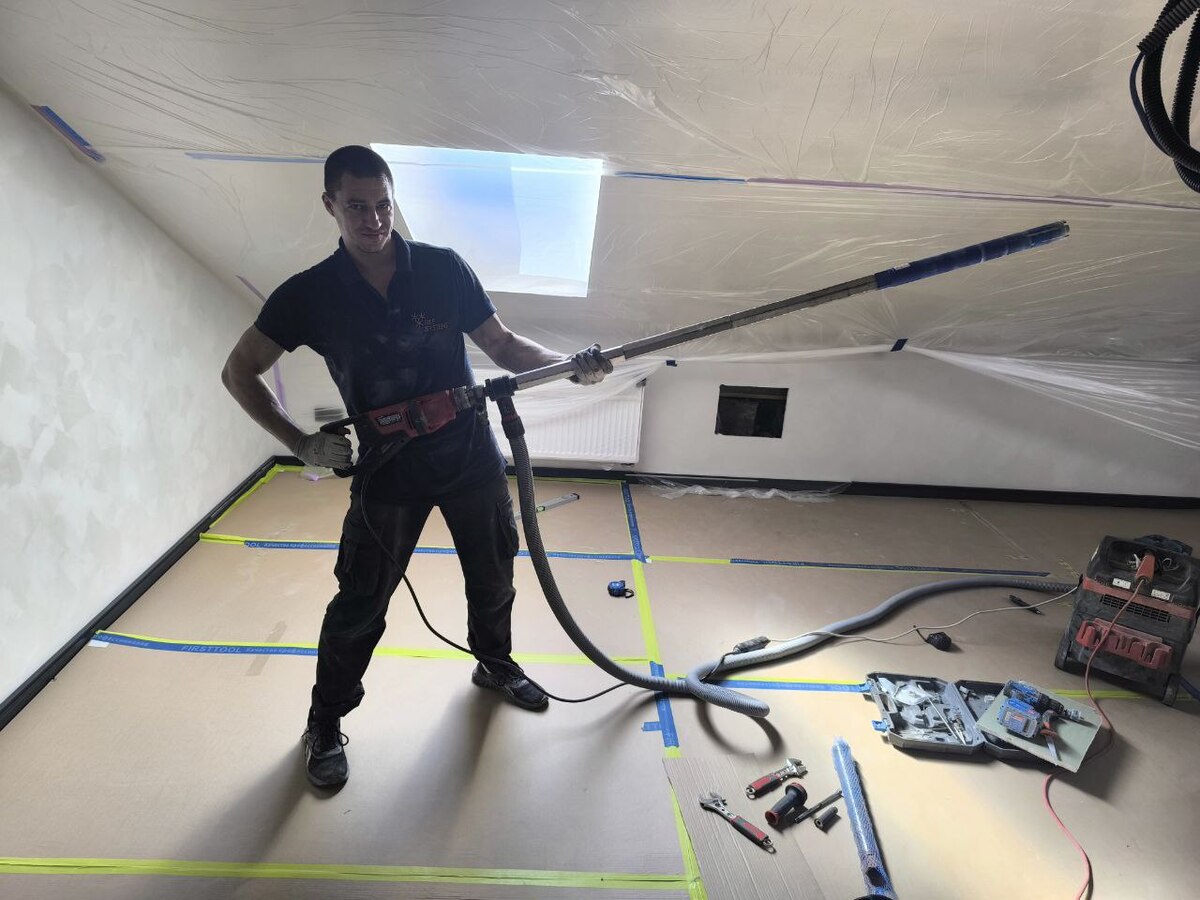

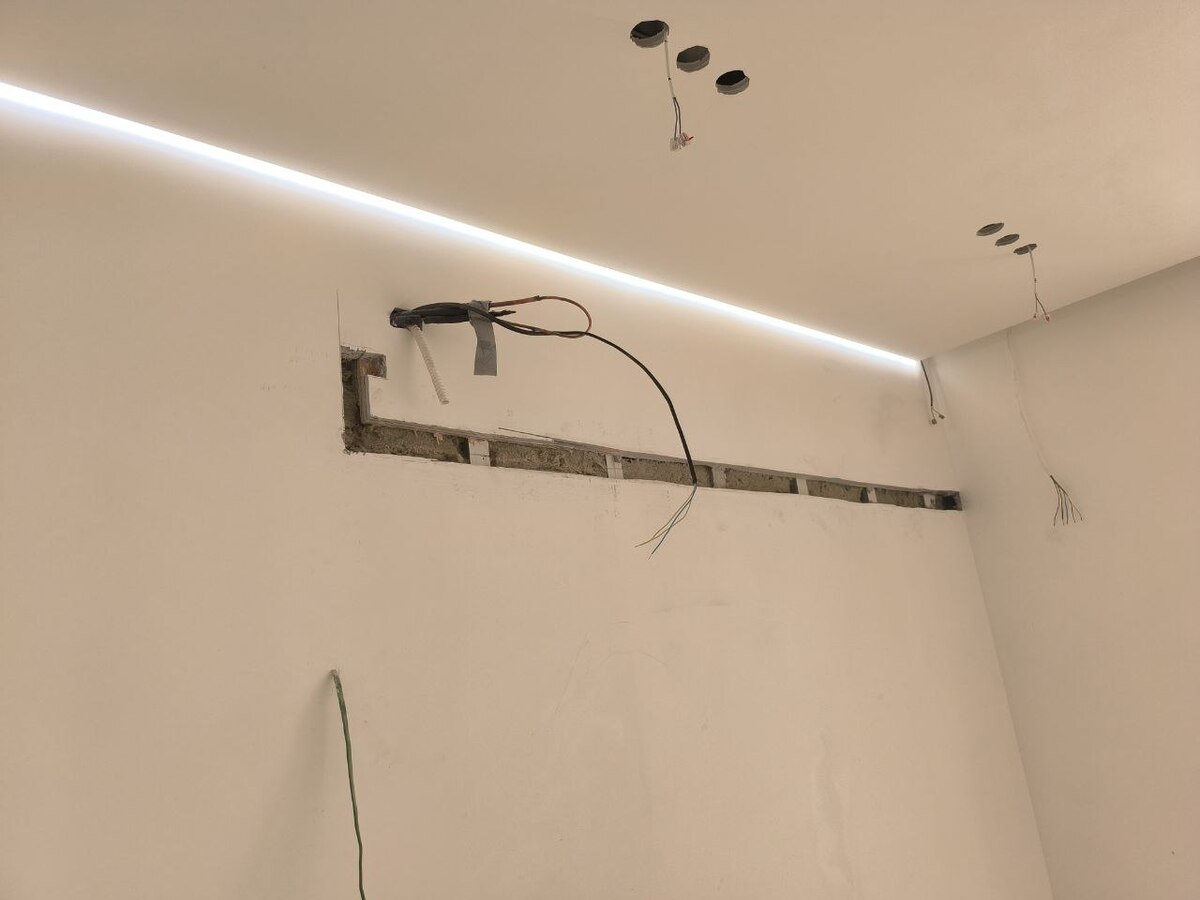

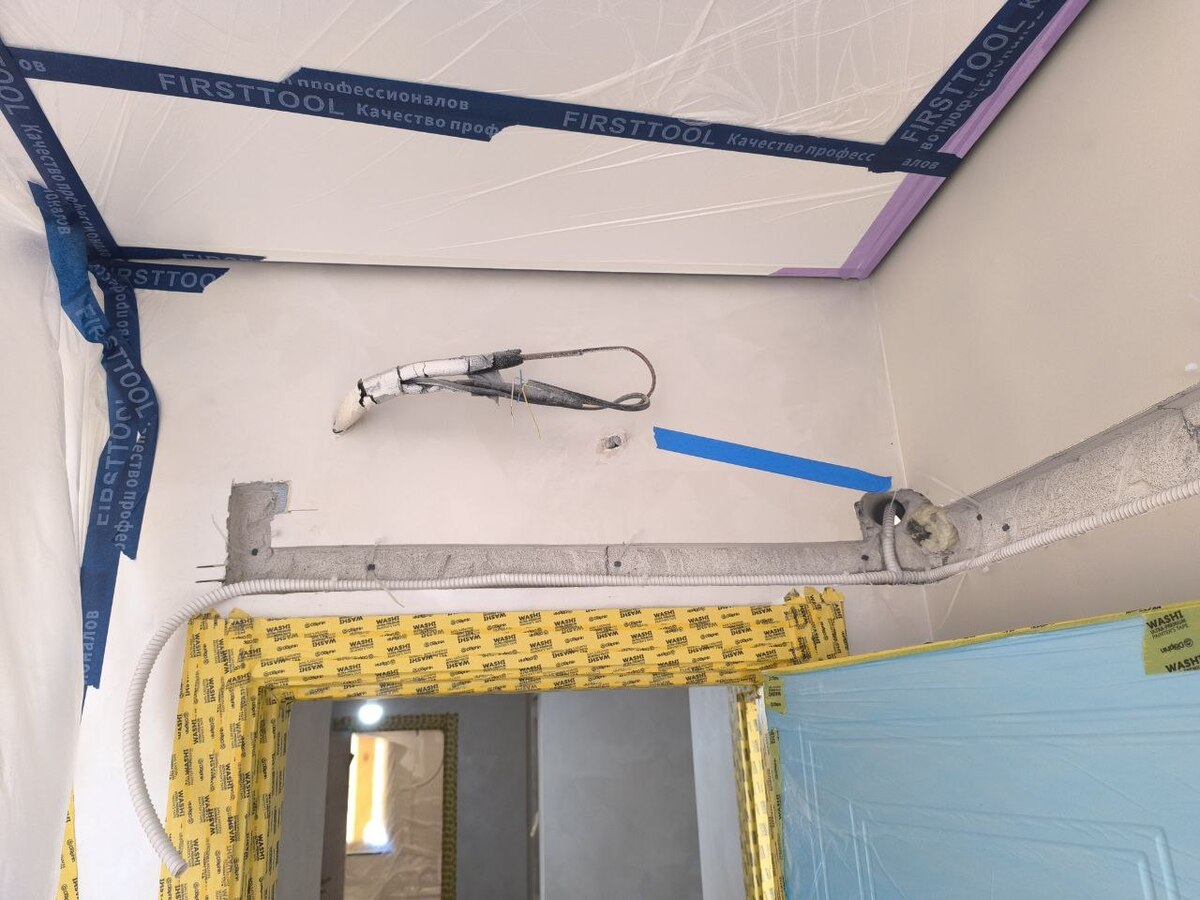

Штробление и подготовка скрытых трасс

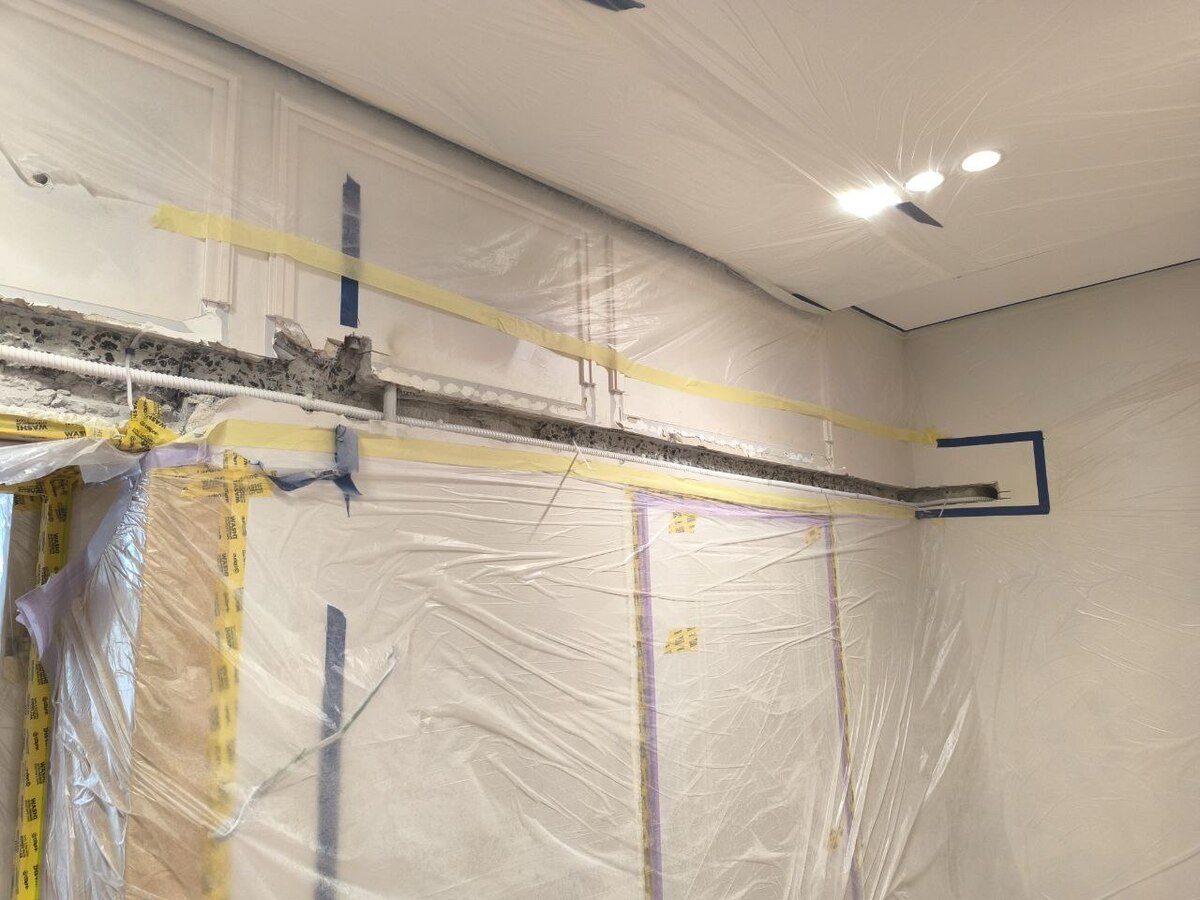

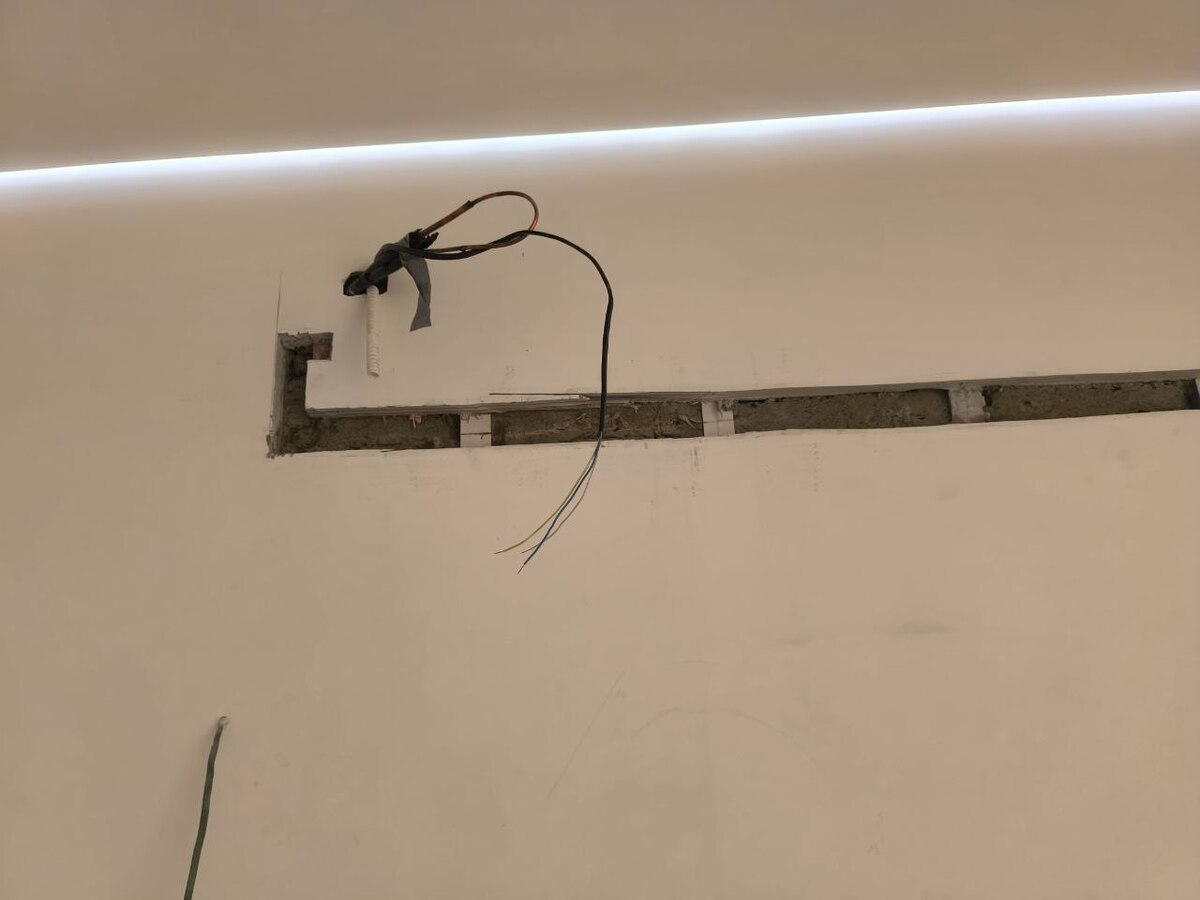

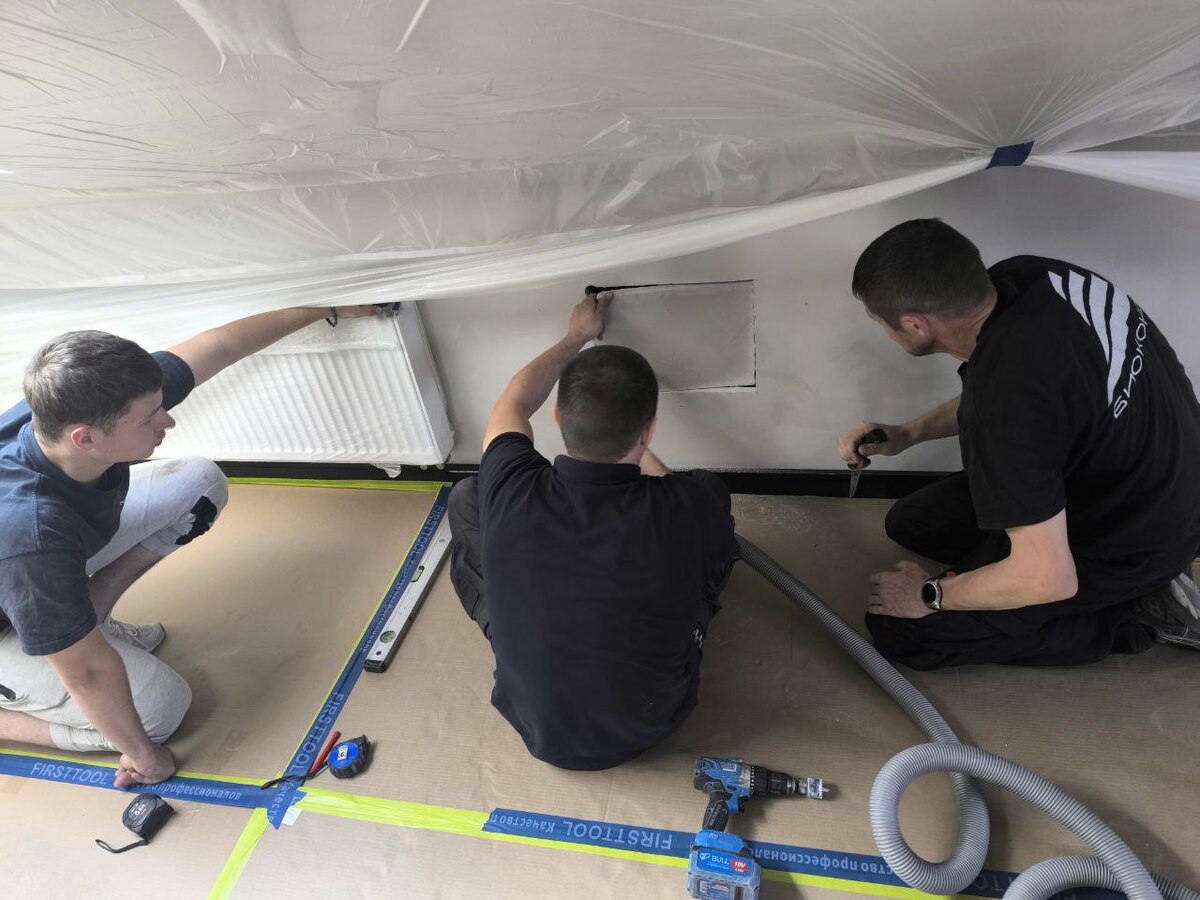

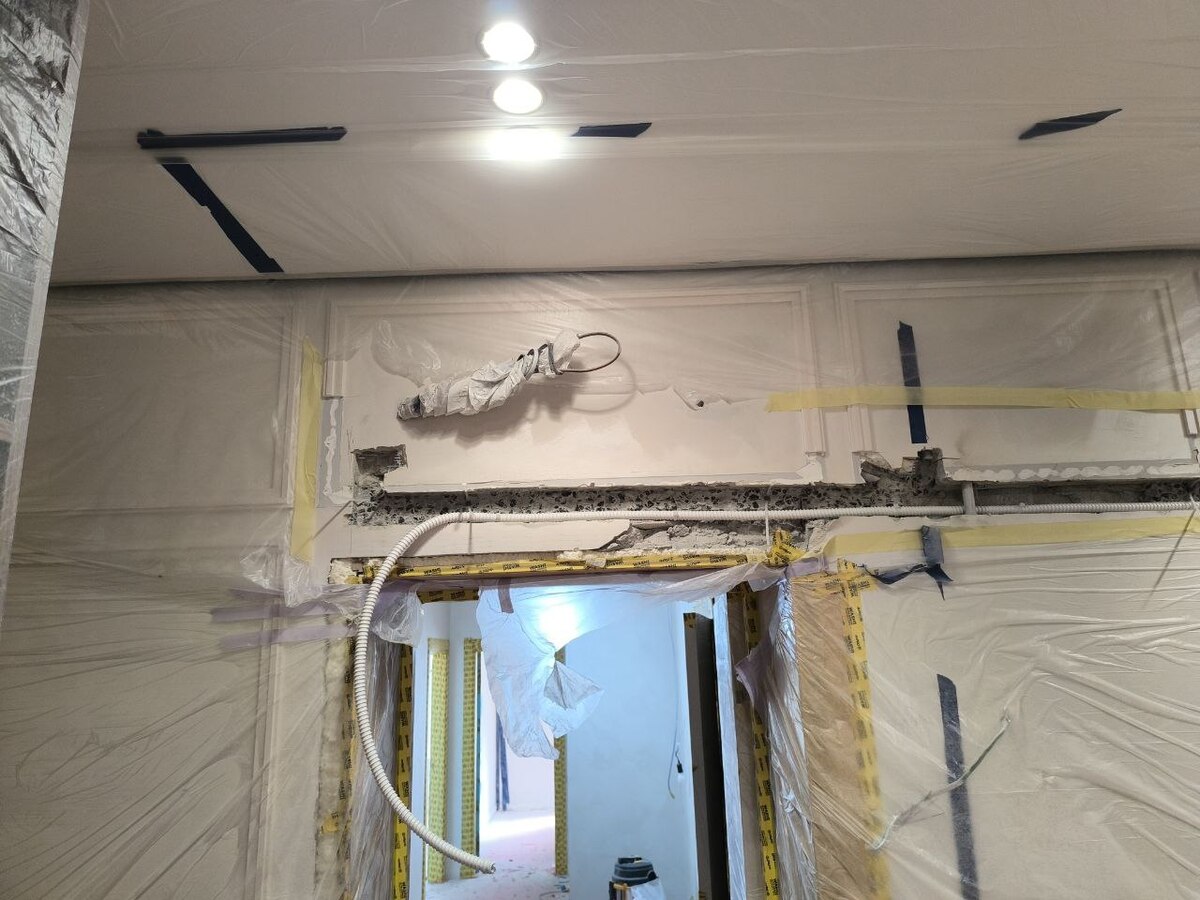

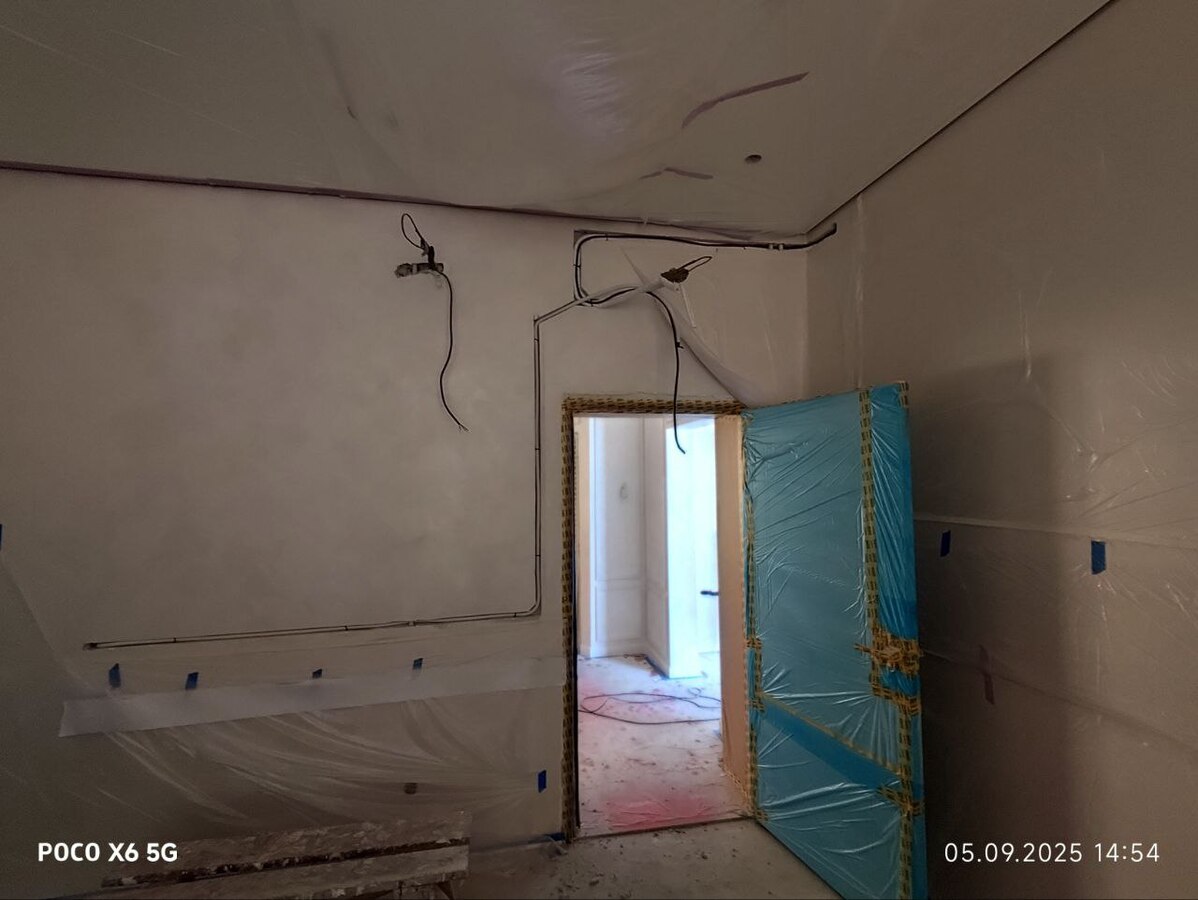

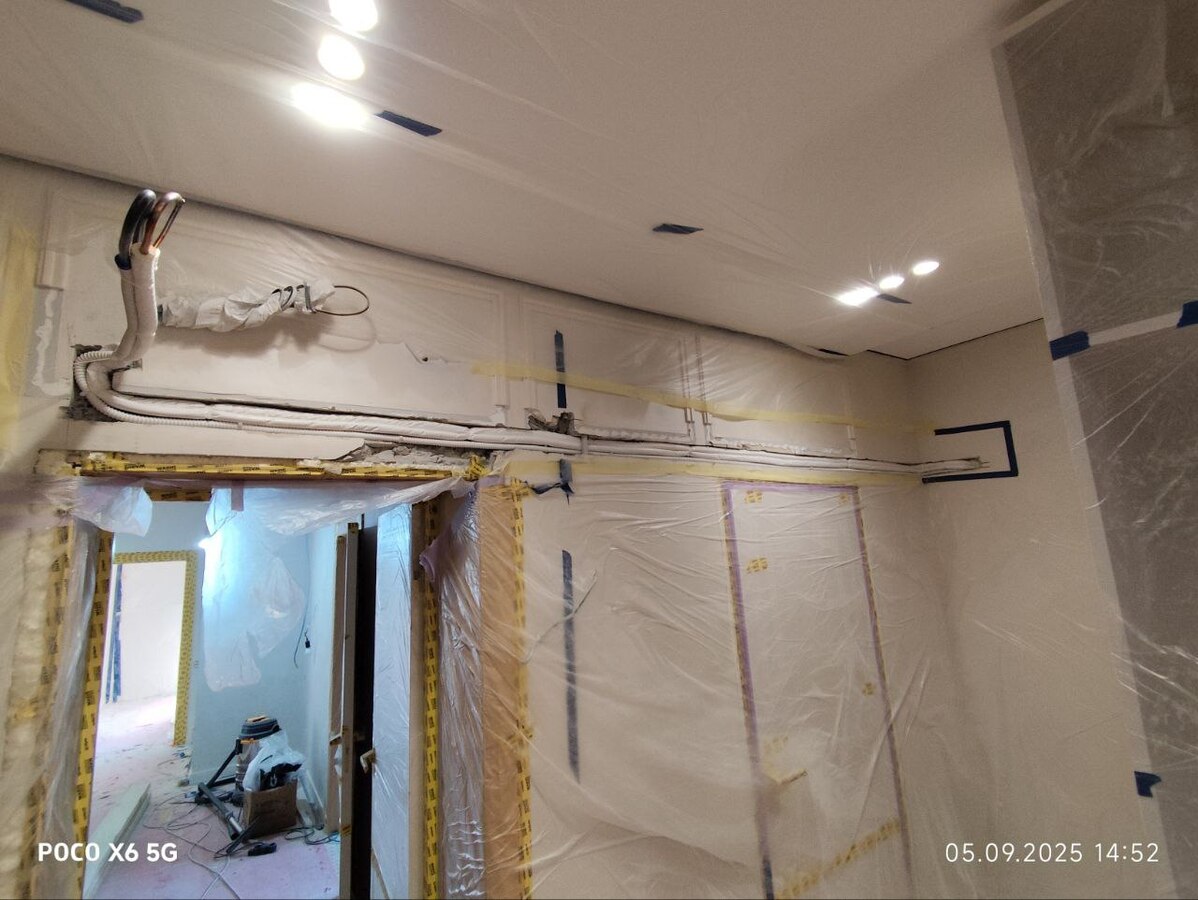

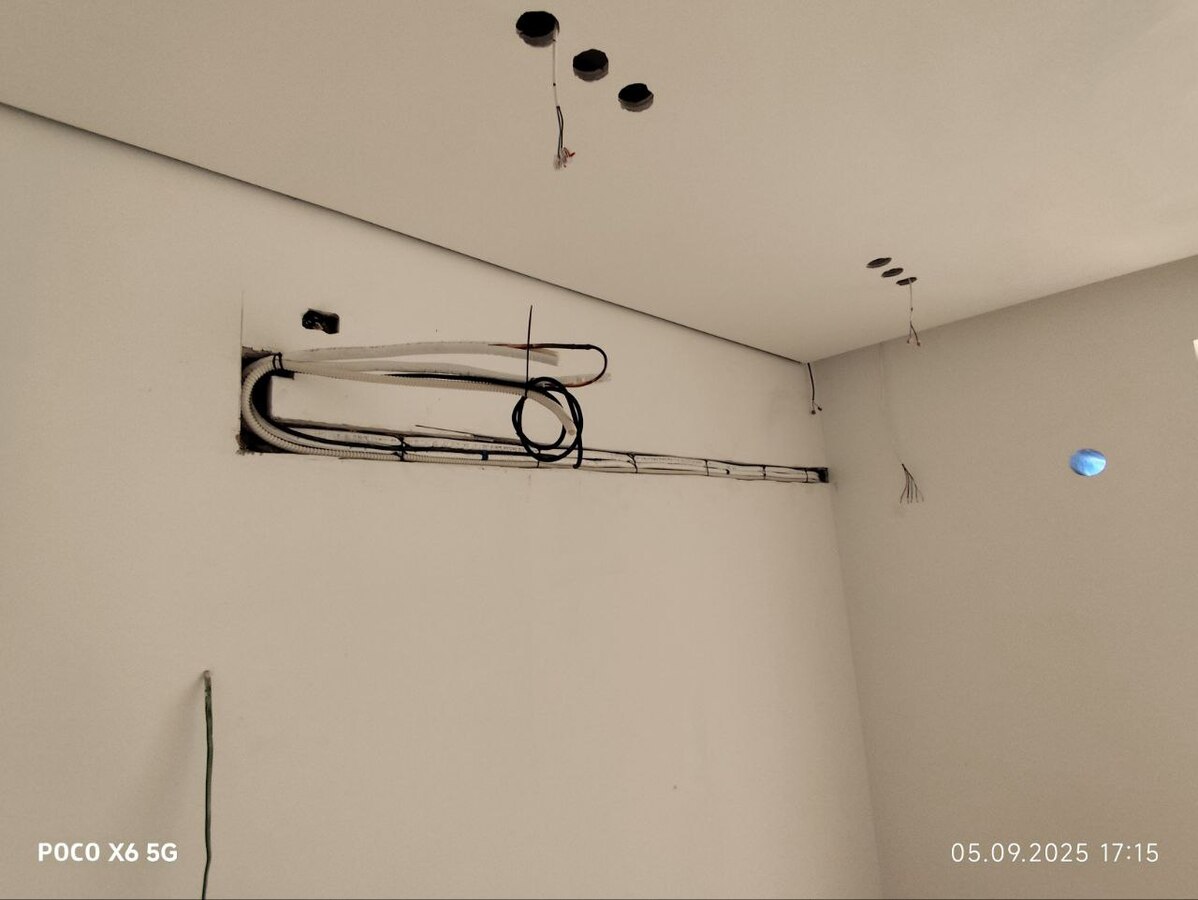

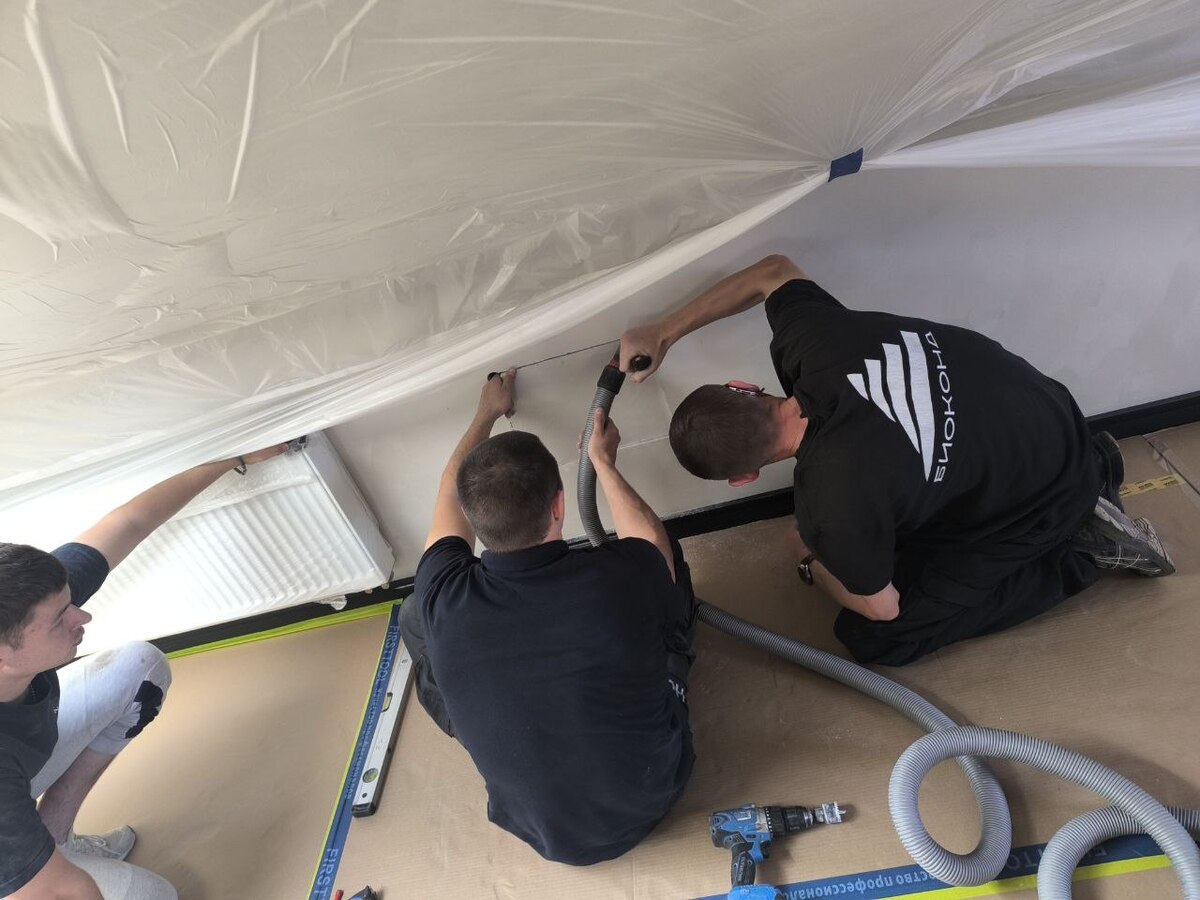

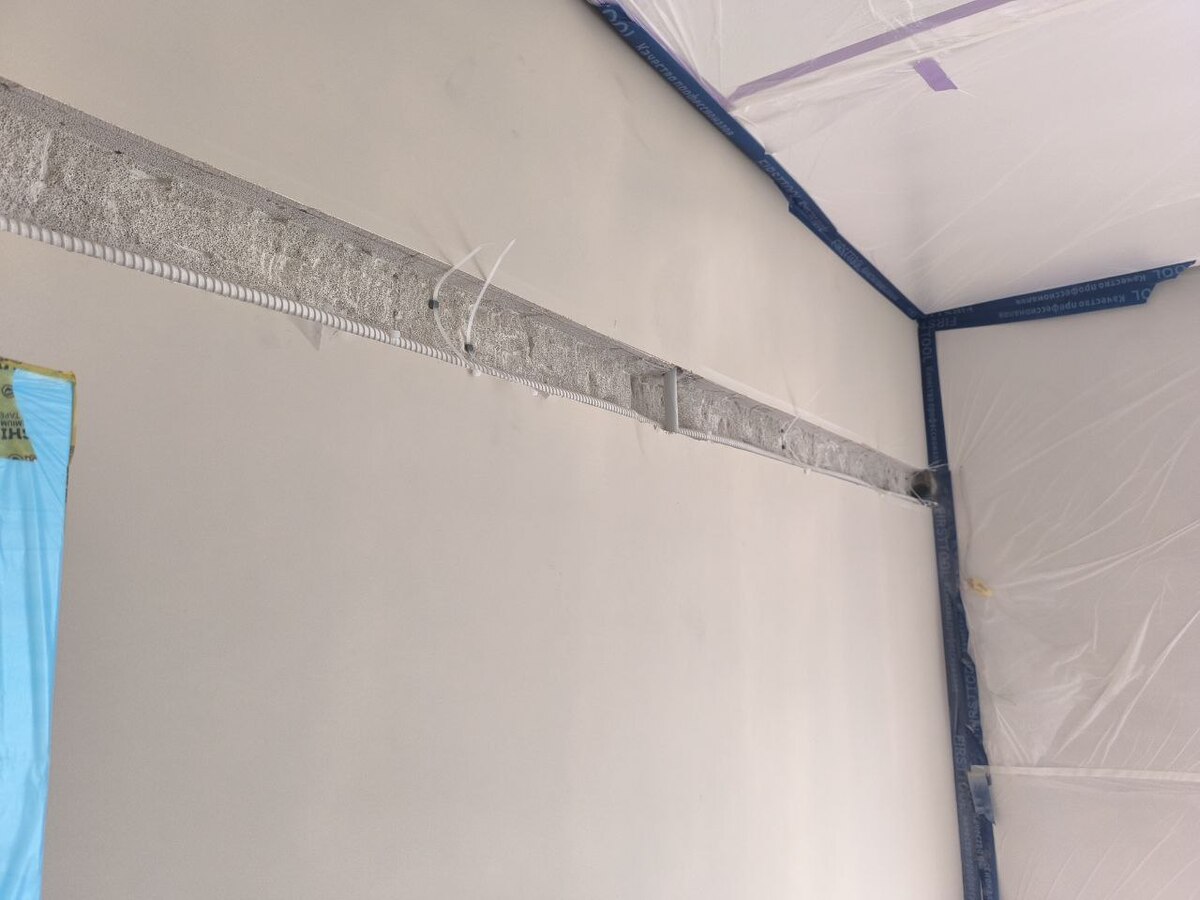

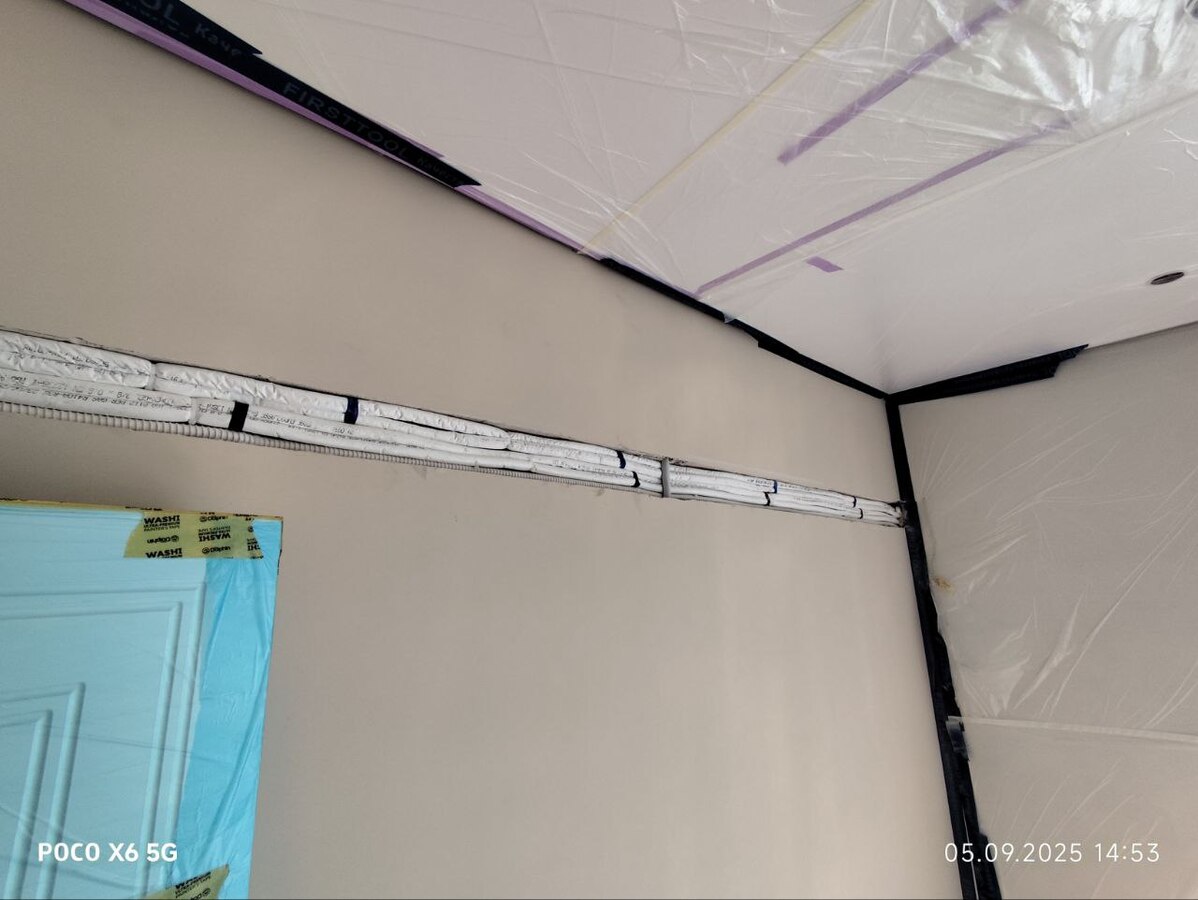

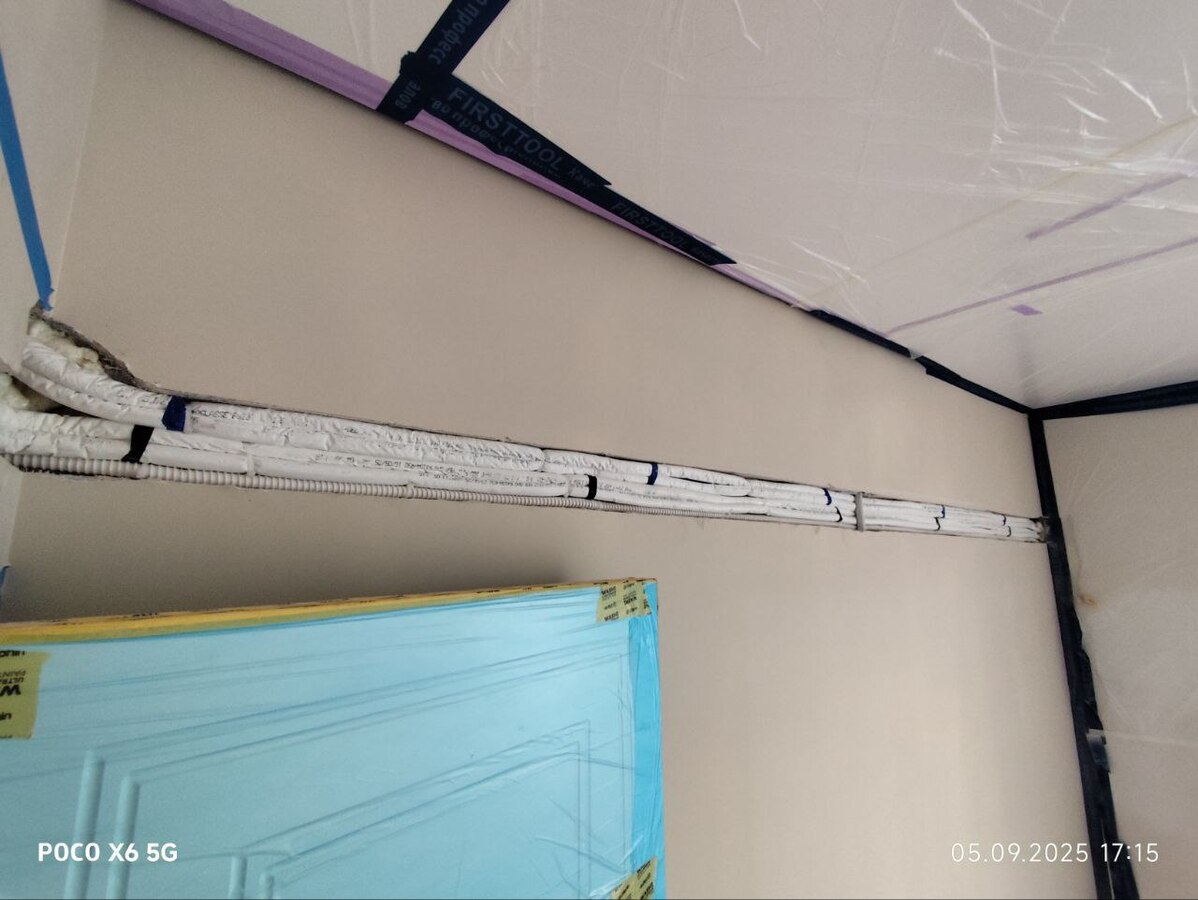

Выполнили штрабление стен под фреоновые и дренажные магистрали. В зонах, где трассу нужно было увести в скрытую часть конструкции, сделали частичный демонтаж гипсокартонных элементов для прокладки коммуникаций без наружных коробов.

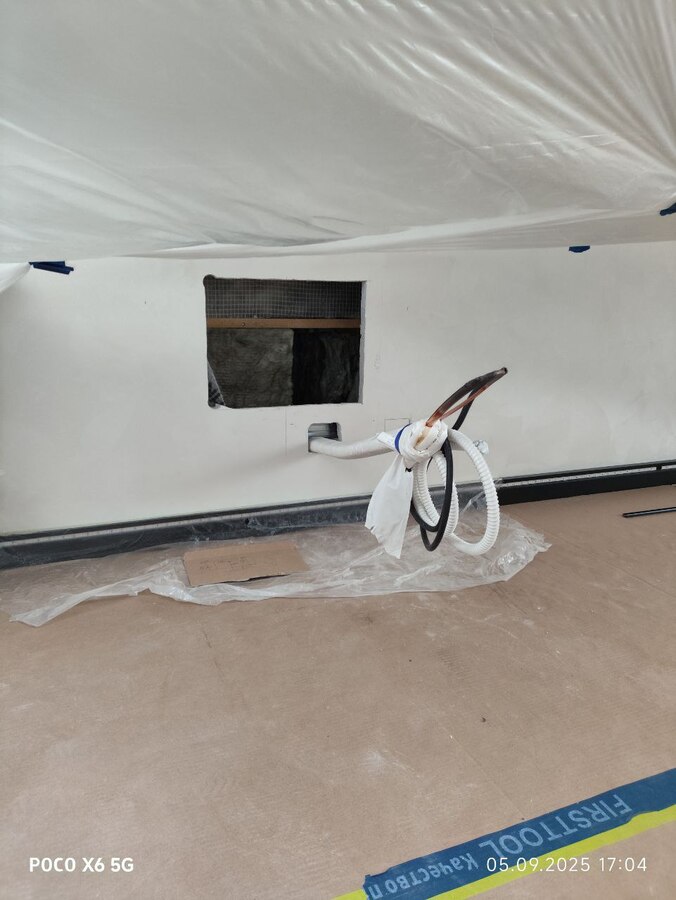

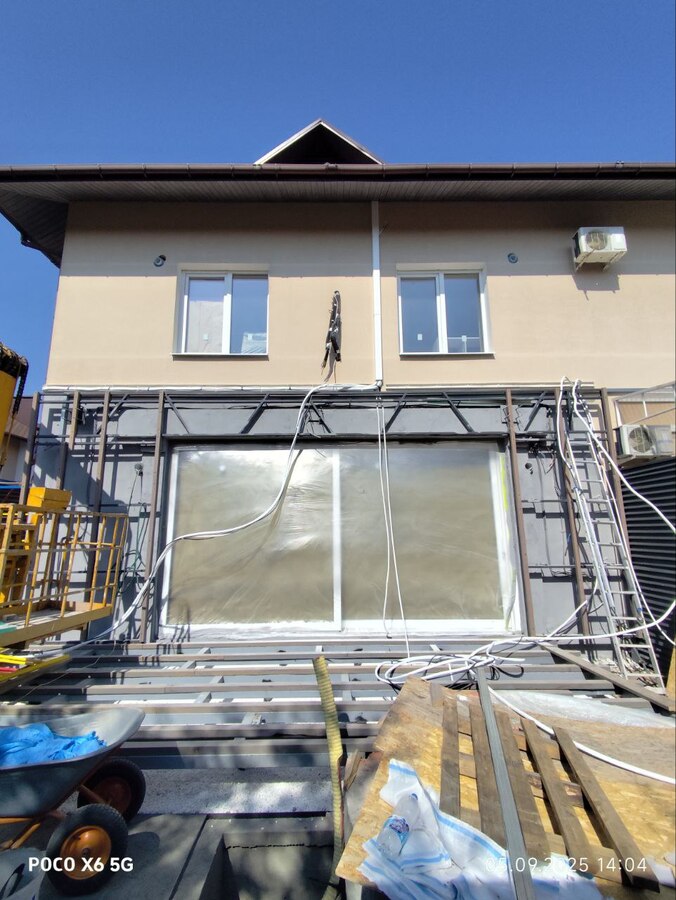

Прокладка трасс

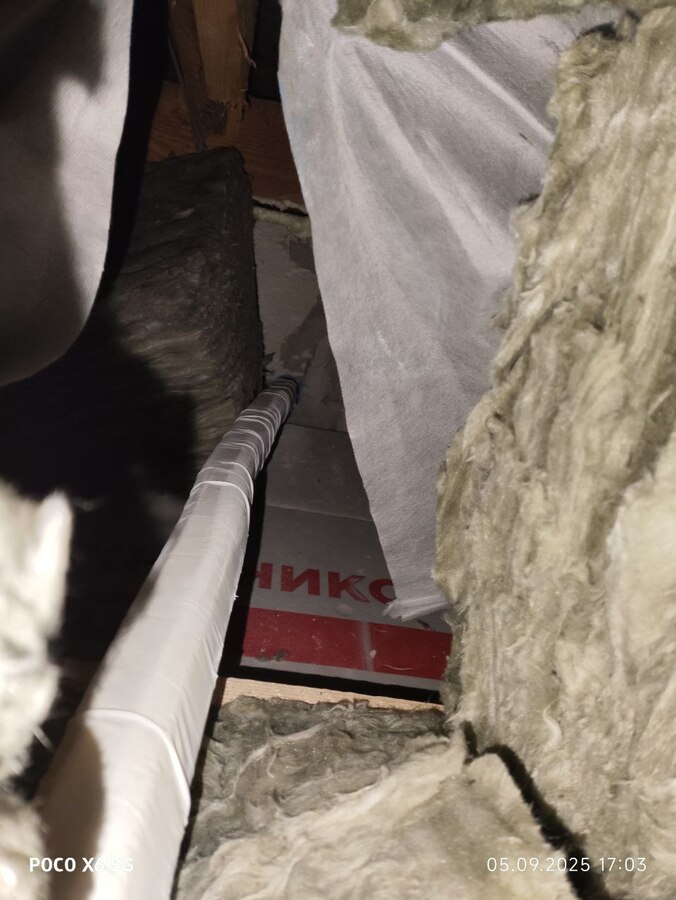

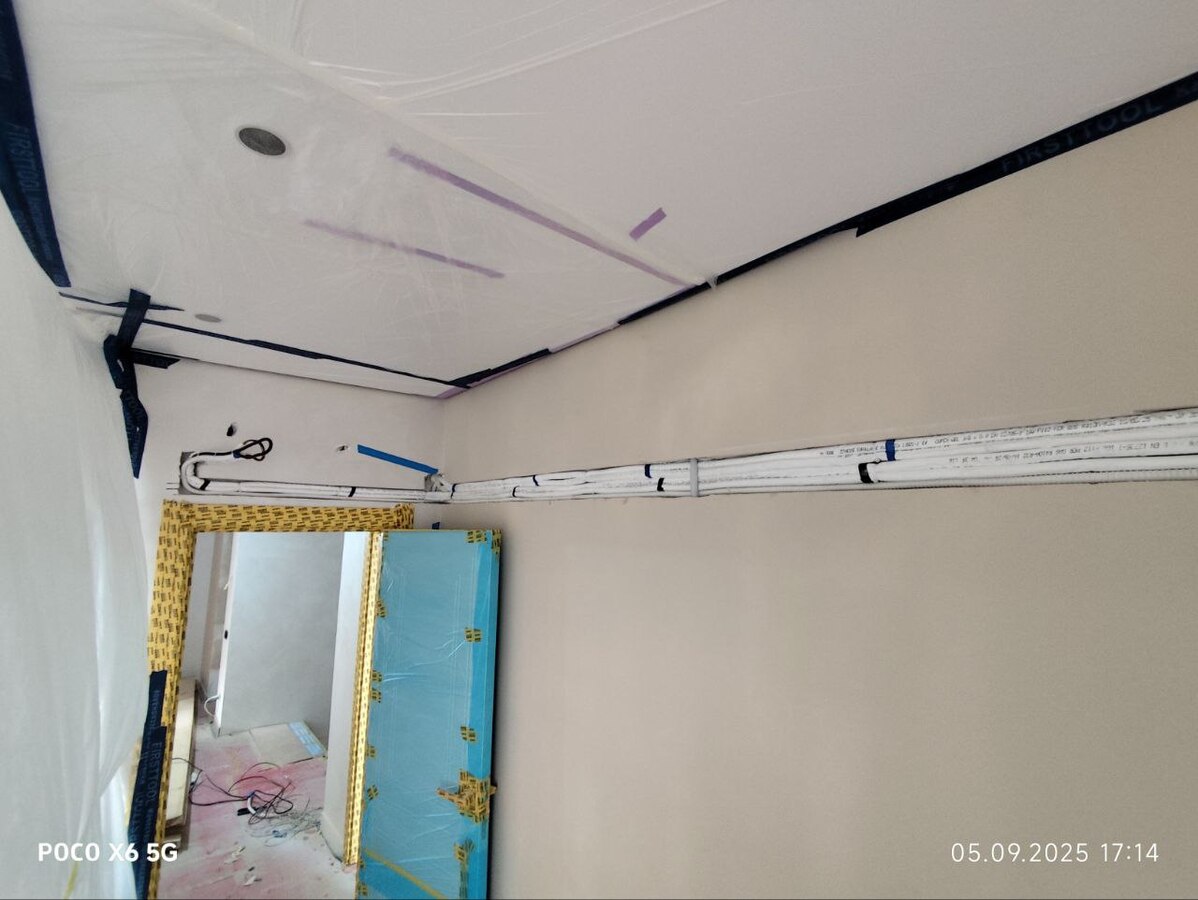

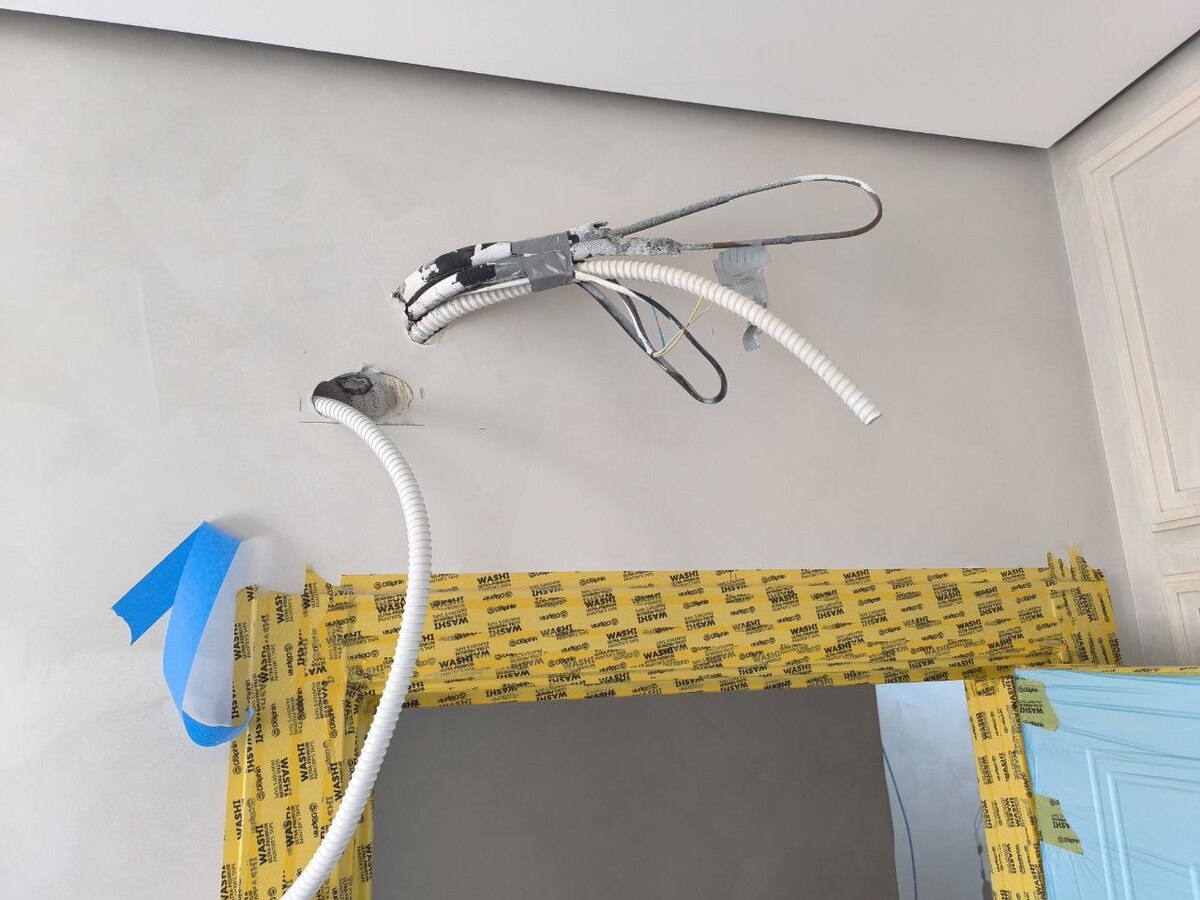

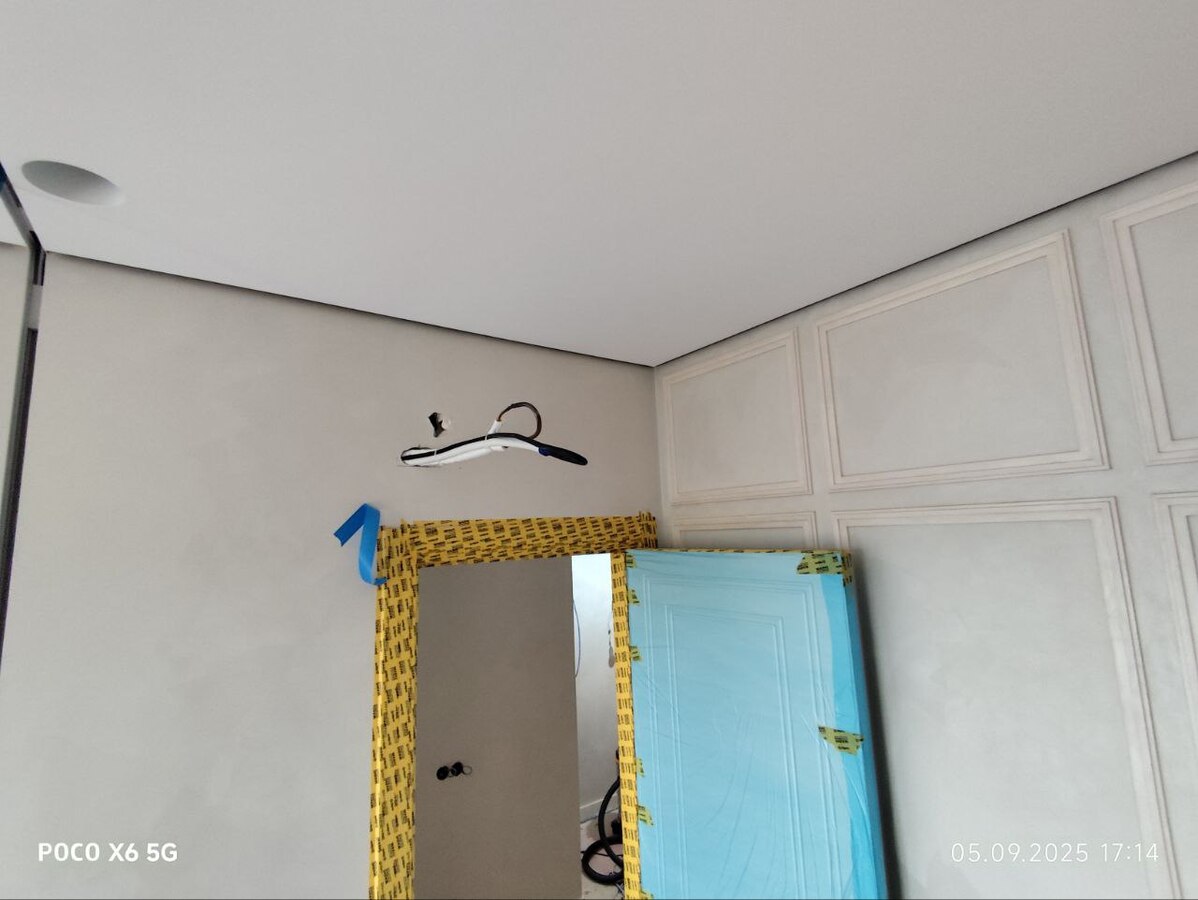

Проложили фреоновые линии с применением итальянской медной трубы и качественного теплоизоляционного материала. Смонтировали дренажные магистрали. Все коммуникации подготовили под подключение внутренних и наружных блоков.

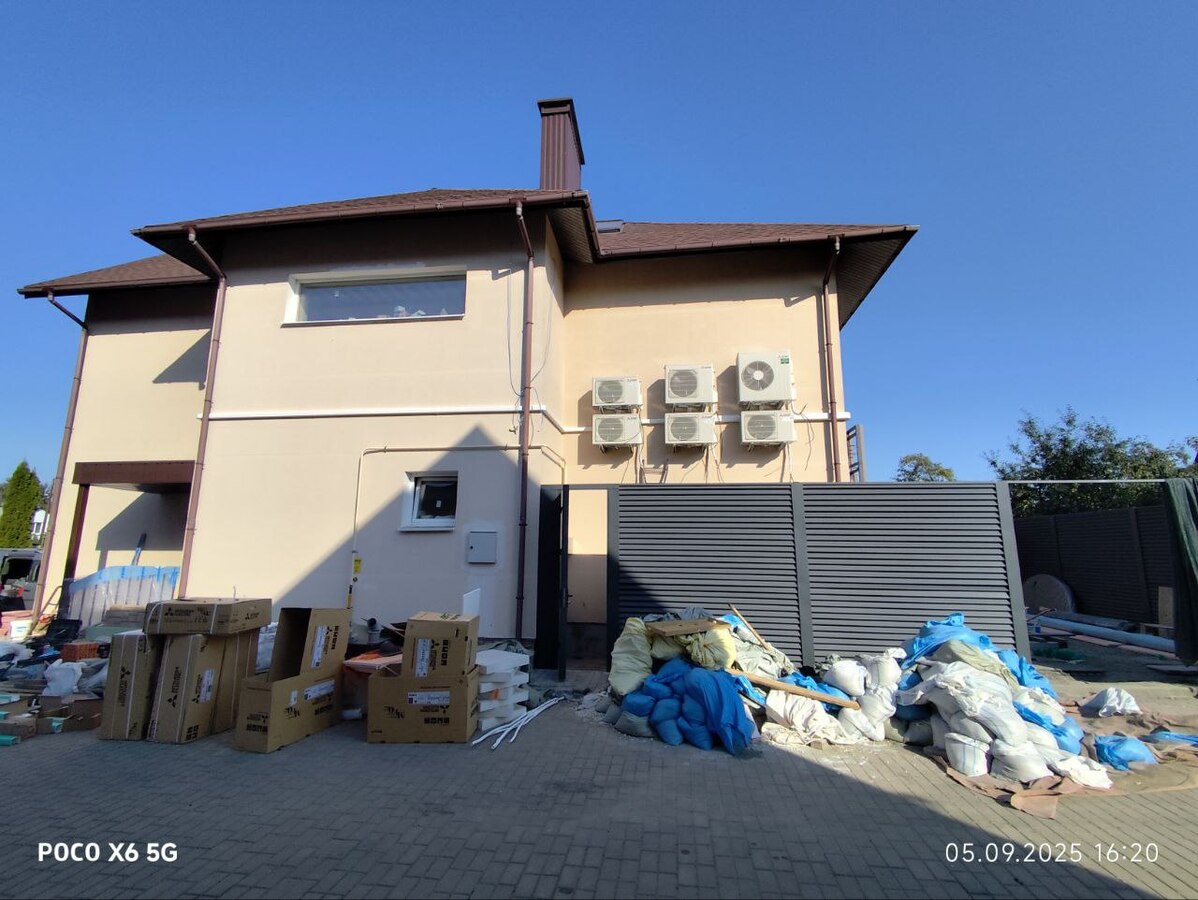

Монтаж и подключение блоков

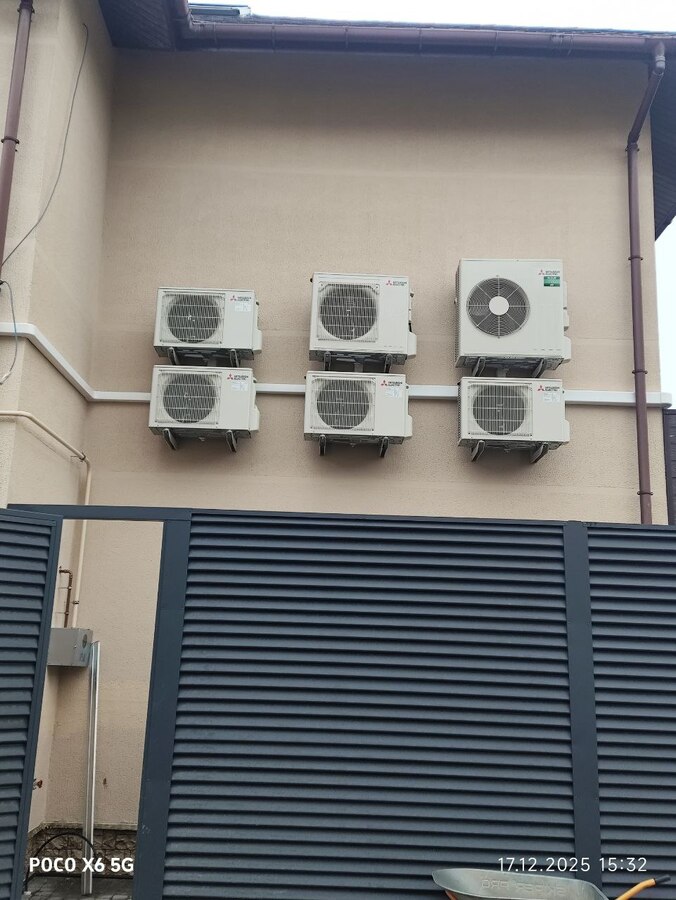

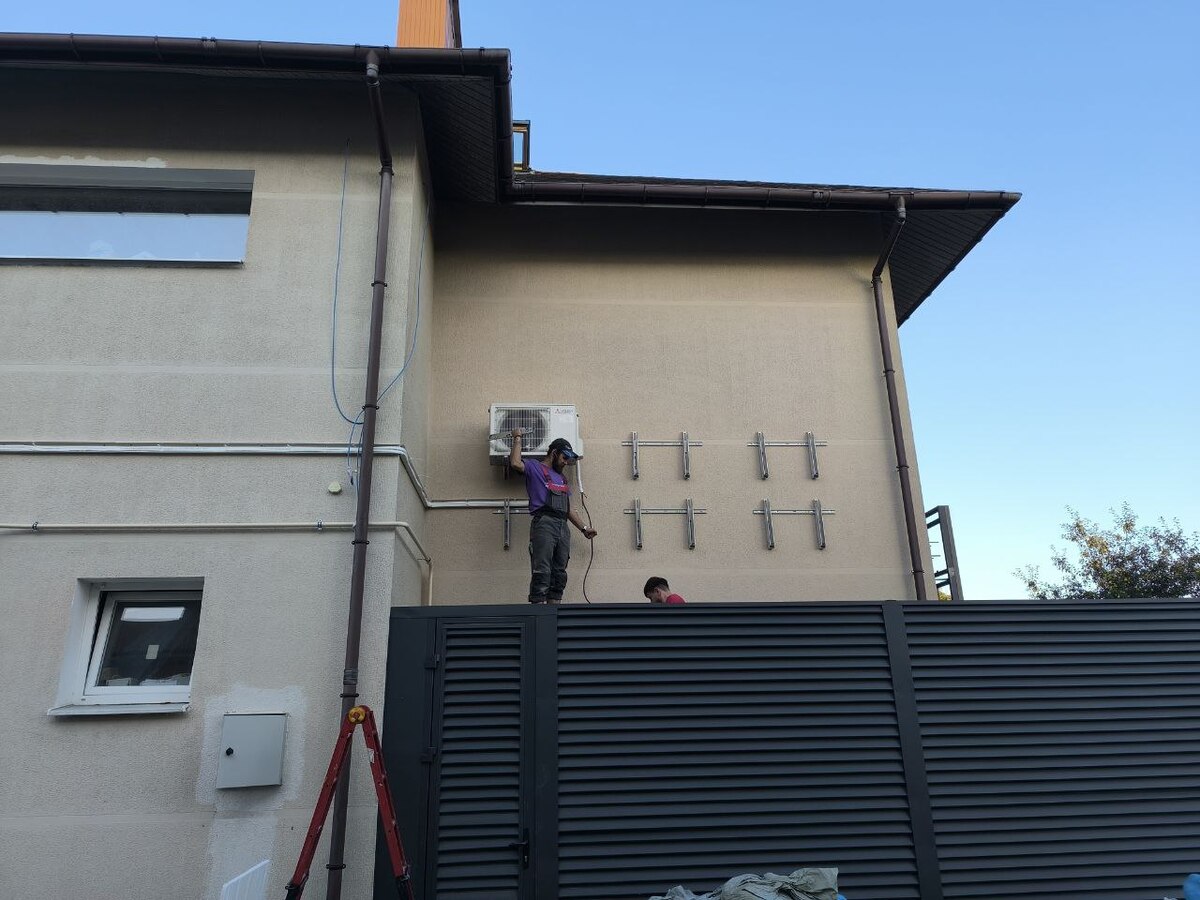

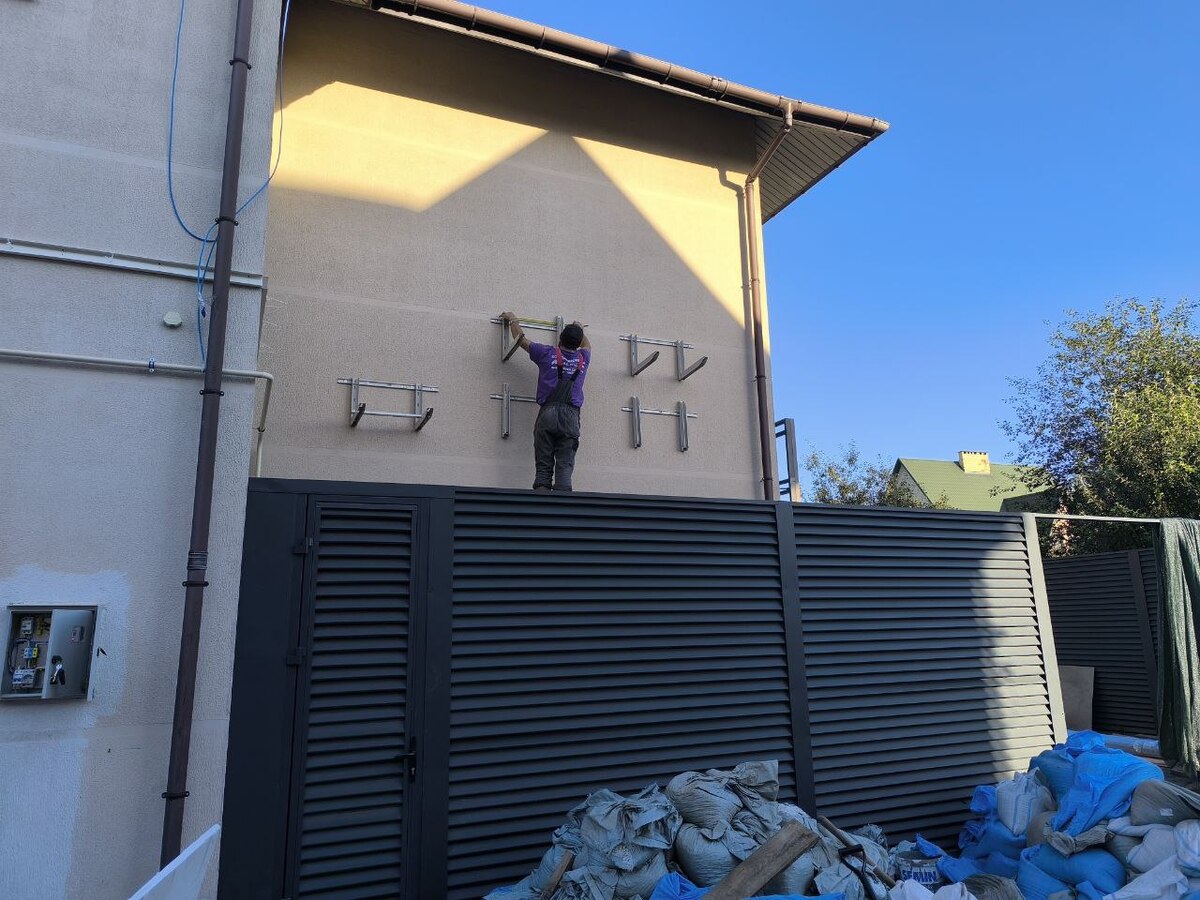

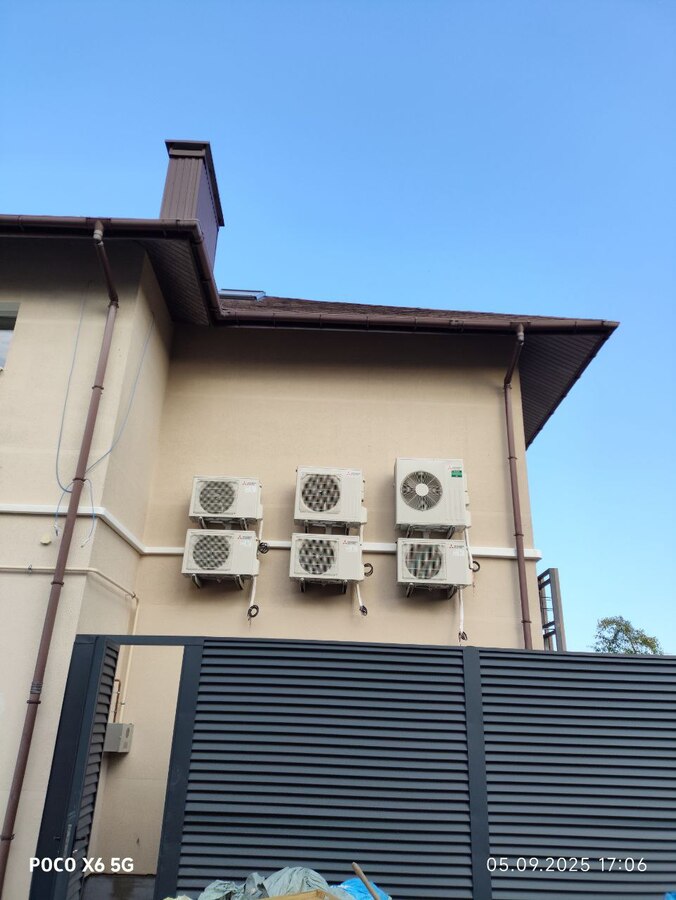

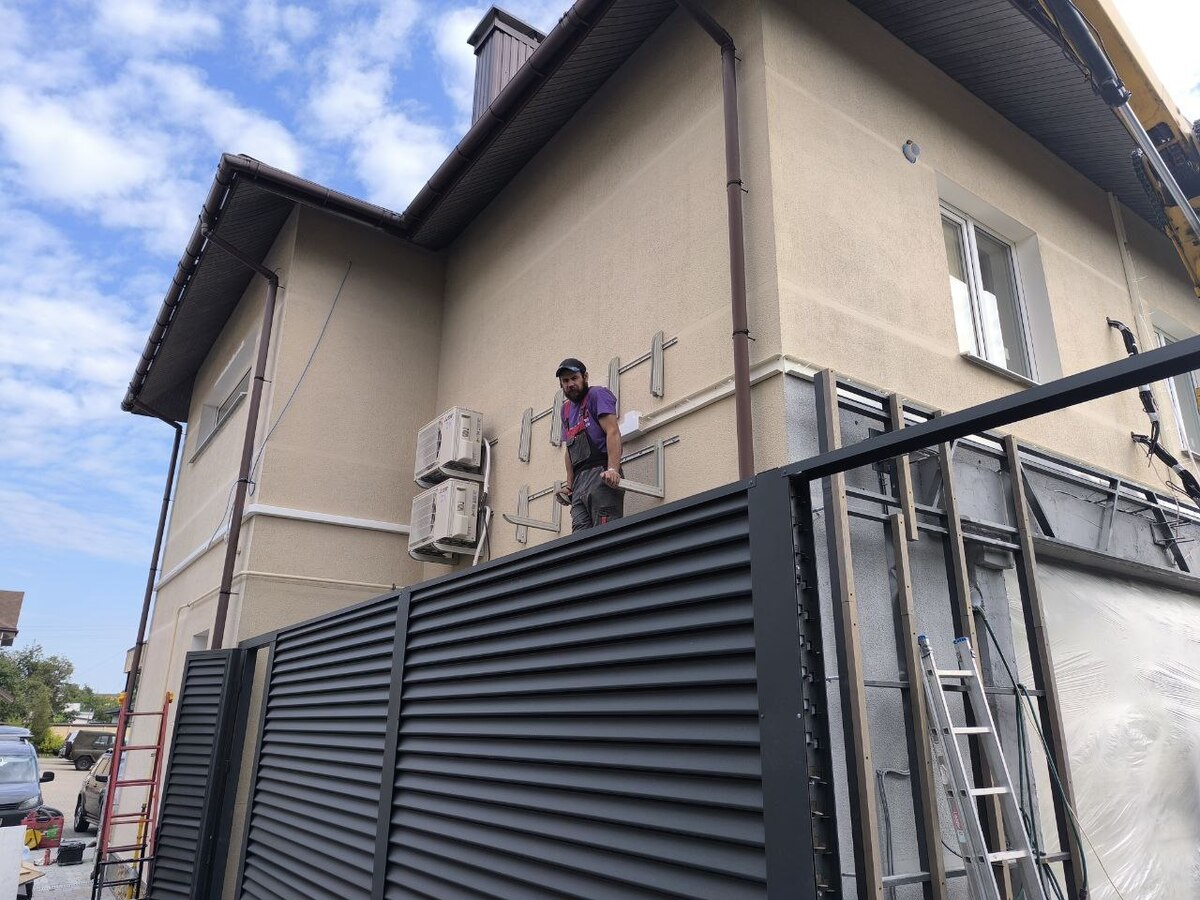

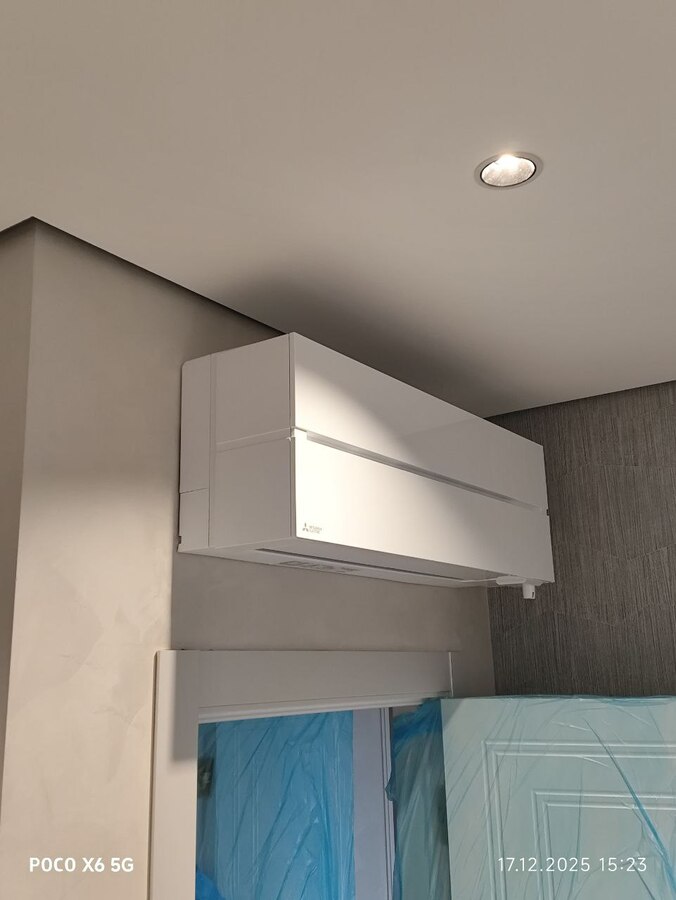

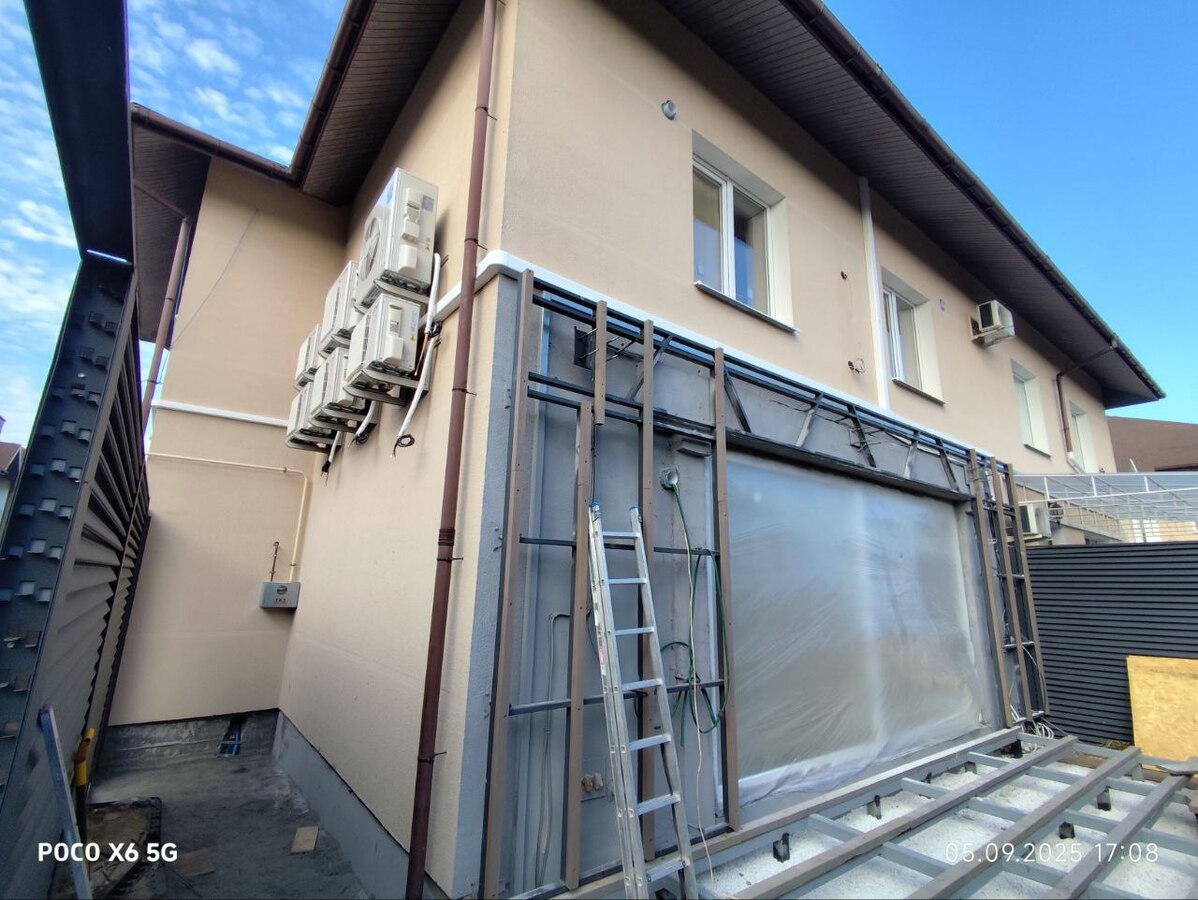

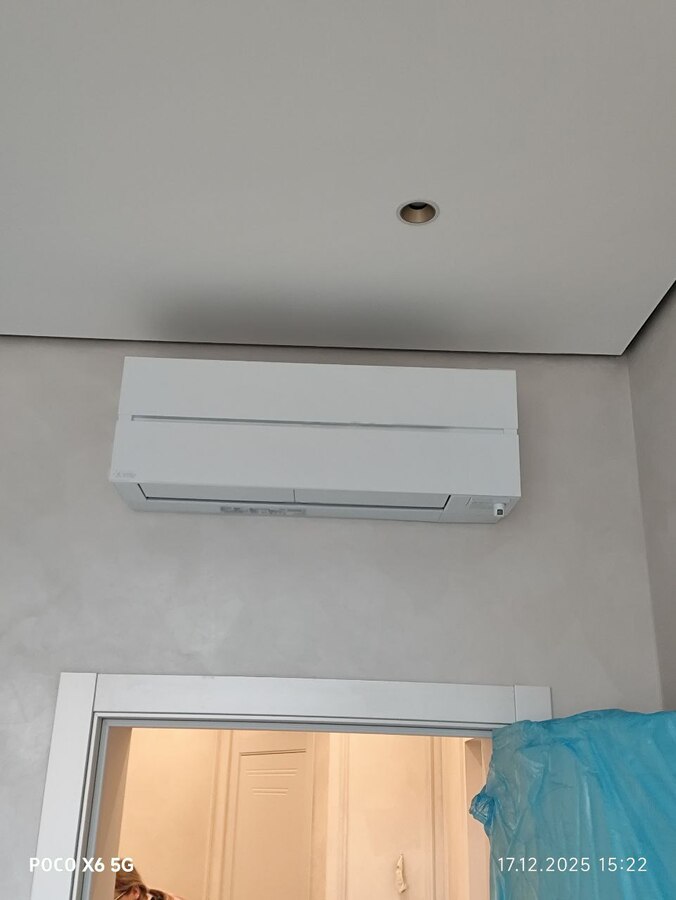

Установили и подключили внутренние блоки (настенные и напольный) и наружные блоки. Подключили фреоновые трассы, дренаж и электропитание, выполнили соединения и герметизацию контуров.

Пуско-наладка

Провели пуско-наладочные работы: проверку режимов работы, контроль параметров и корректность отвода конденсата. После тестового запуска выполнили инструктаж заказчика по управлению и базовому обслуживанию.

Результат

Смонтирована система кондиционирования на базе 6 сплит-систем Mitsubishi Electric. Трассы выполнены скрыто, монтаж проведён с защитой отделки и с использованием качественных материалов. Оборудование работает во всех режимах, управление и эксплуатация объяснены заказчику.
